マグネット式ロッドレスシリンダ
マグネット式ロッドレスシリンダ/基本形 CY3B
-

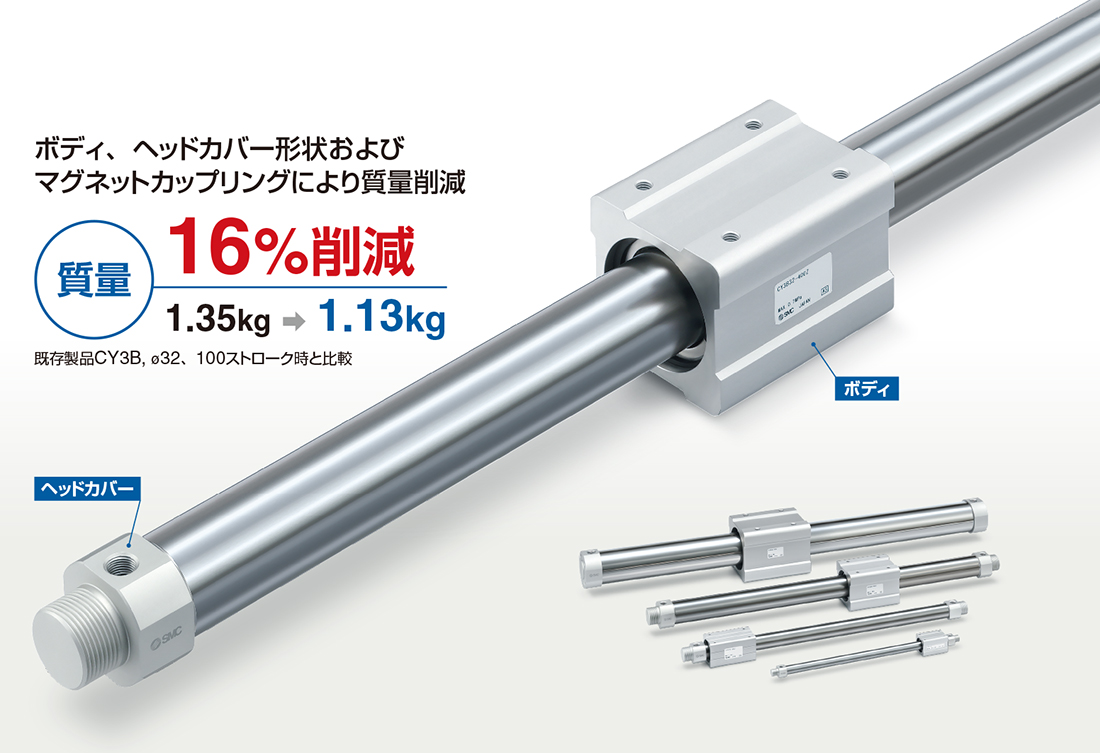

?軽量化
ボディ、ヘッドカバー形狀および
マグネットカップリングにより質量削減。
質量16%削減(1.35kg→1.13kg)
?潤滑性向上

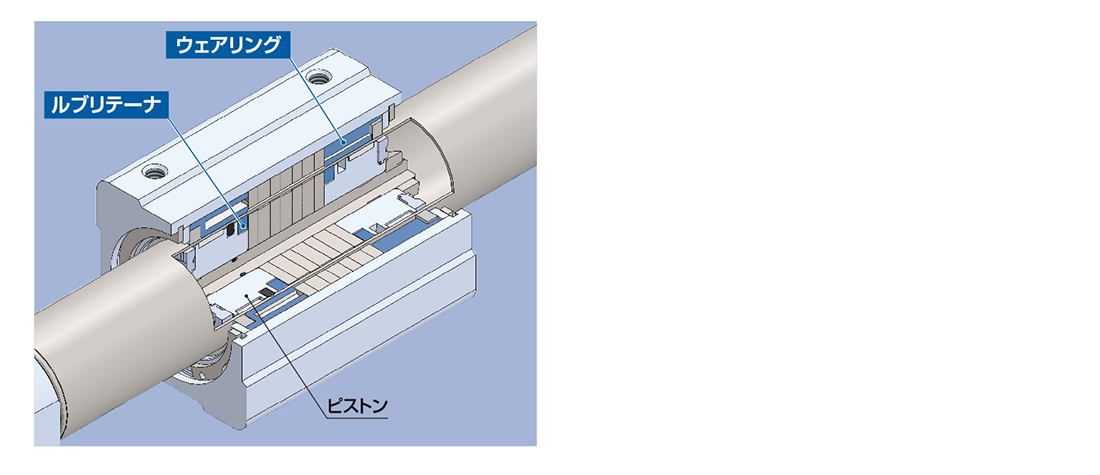

ピストン部に潤滑保持用ルブリテーナを配置し、
常に潤滑膜が形成され潤滑性向上。（チューブ內徑?15～?63）
?安定作動
ボディ側ウェアリングを最大30%長くすることで
スムーズな作動を?qū)g現。
?仕様、磁石保持力、取付寸法は既存製品CY3Bシリーズと同一
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら マグネット式ロッドレスシリンダ/基本形 CY3B
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 基本形 CY3B-Z 複動 検索結果を表示
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 機種選定?技術資料 バリエーション/機種選定のポイント 特定開発品情報 グリーン対応（RoHS）

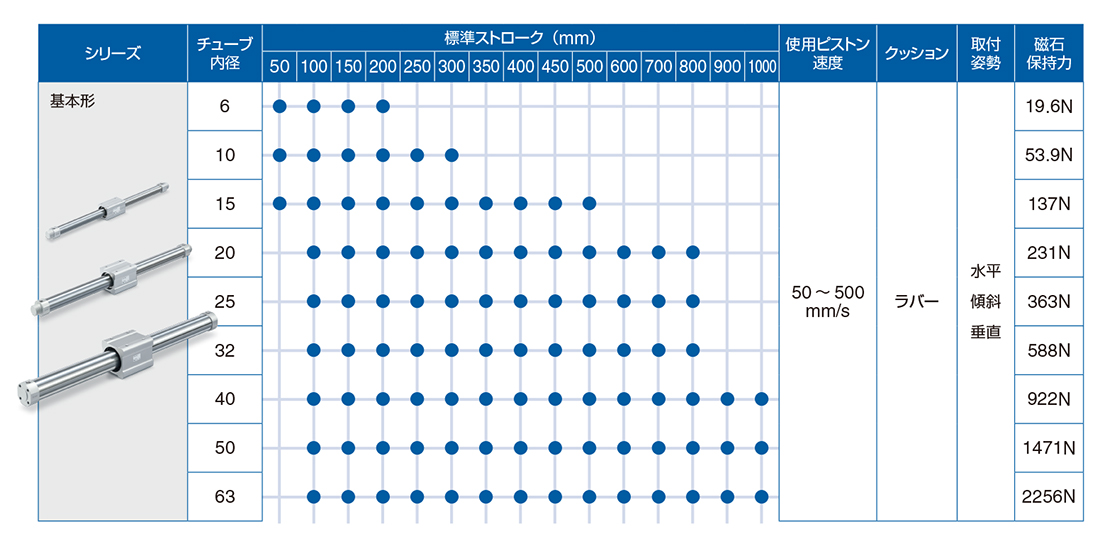

| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 基本形 | CY3B-Z | 複動 | 6，10，15，20，25，32，40，50，63 |
製品特長

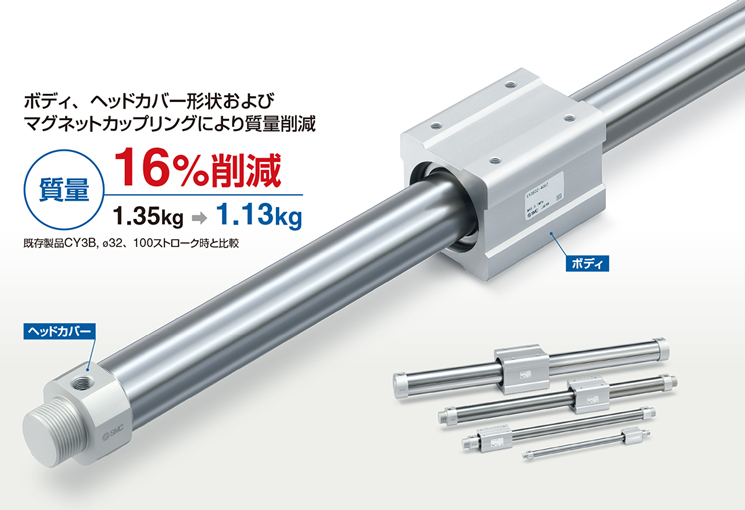

軽量化 質量16%削減(1.35kg → 1.13kg)
既存製品CY3B, ?32、100ストローク時と比較
潤滑性向上
ピストン部に潤滑保持用ルブリテーナを配置し常に潤滑膜が形成され潤滑性向上。（チューブ內徑?15??63）
安定作動
ボディ側ウェアリングを最大30%長くすることでスムーズな作動を?qū)g現。
仕様、磁石保持力、取付寸法は既存製品CY3Bシリーズと同一です。
シリーズバリエーション
