スリットバルブ
300mmウエハ対応平行シール型スリットバルブ XGTP
-
?長壽命：300萬回（常溫時）
?発塵量：1/5以下に低減（従來品比）
?メンテナンス性向上
容易なベローズ交換
トップアクセスからのゲート交換が可能（オーダーメイド）
?安全対策
メカ式エンドロック機構採用
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 300mmウエハ対応平行シール型スリットバルブ XGTP
取扱説明書
シリーズ 検索結果を表示 XGTP 検索結果を表示
| シリーズ | 使用環境圧力 Pa（abs） | 使用流體 | 開口窓寸法 （高さ×幅）mm | 作動圧力 MPa（G） |
|---|---|---|---|---|
| XGTP | 大気圧～10-6 | 不活性ガス | 50×336 | 0.45～0.6 |

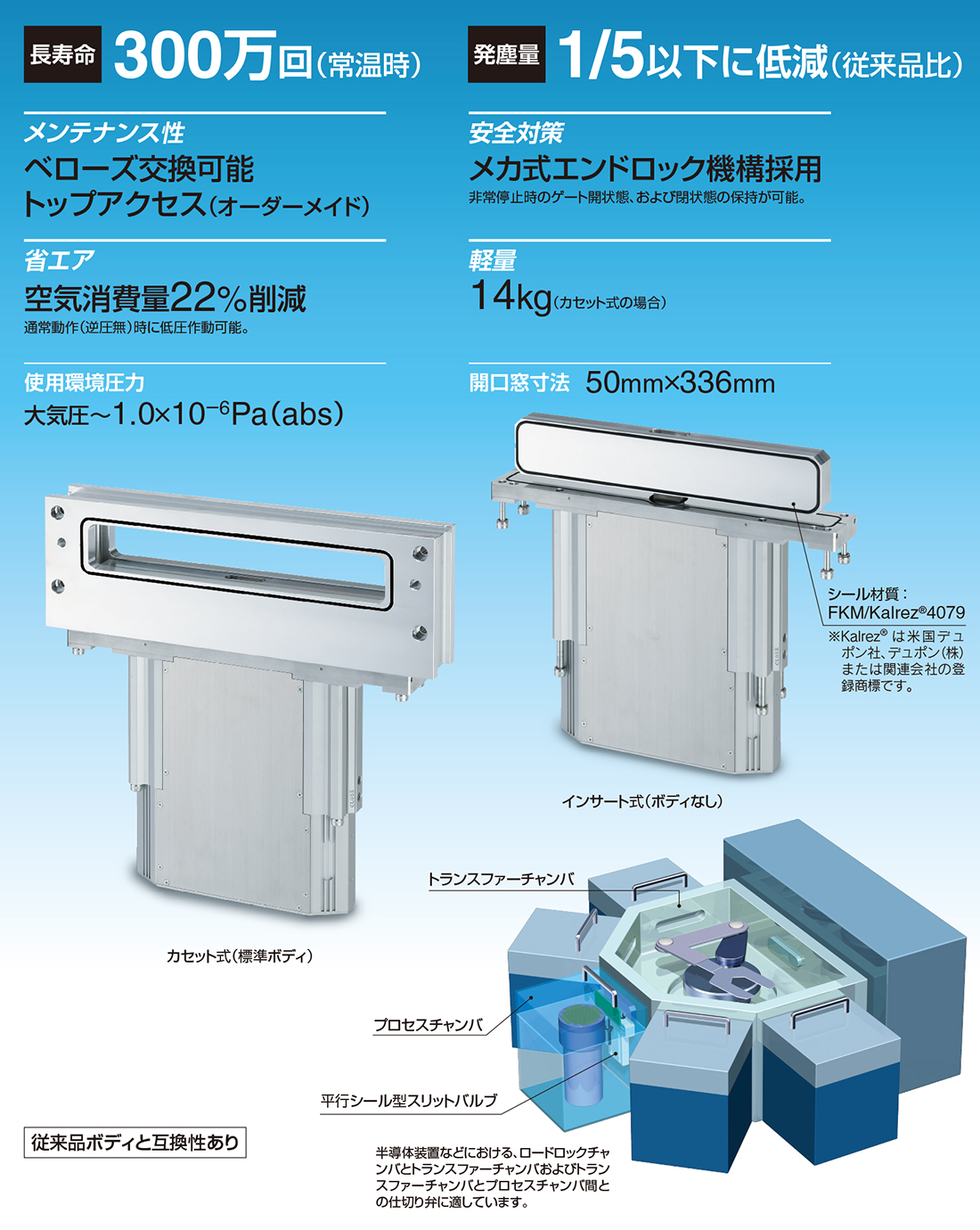

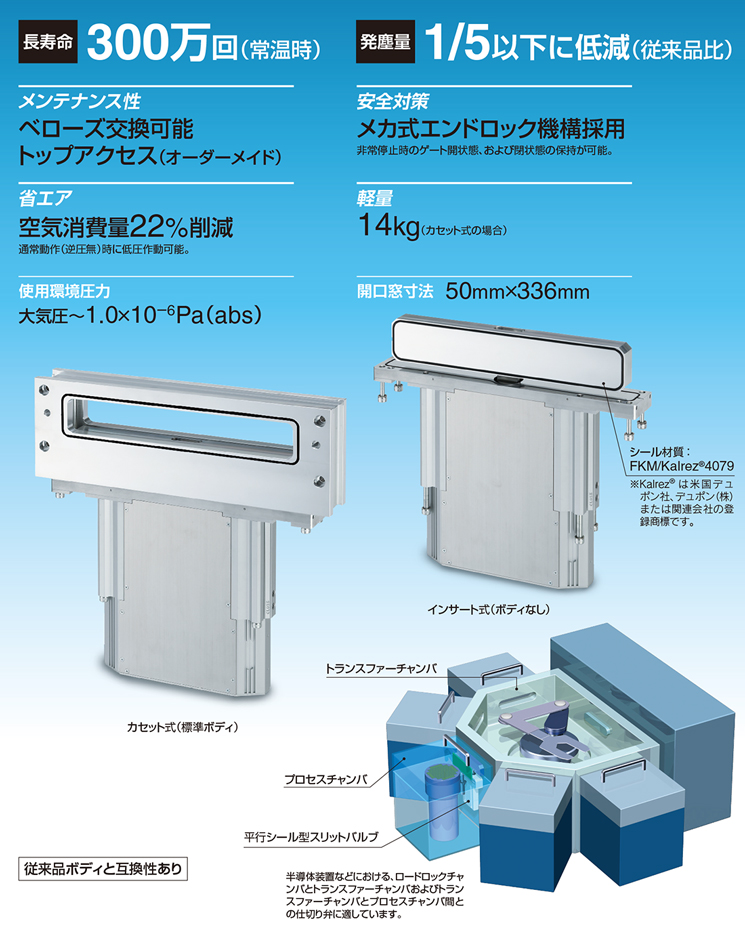

製品特長
長壽命：300 萬回（常溫時）
発塵量：1/5 以下に低減（従來品比）
平行シール構造採用により低発塵、長壽命化

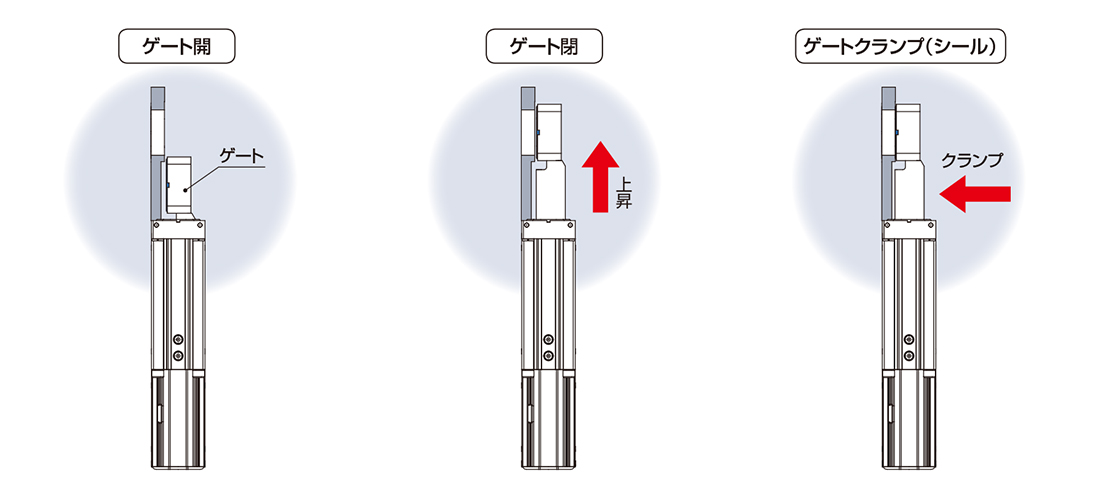

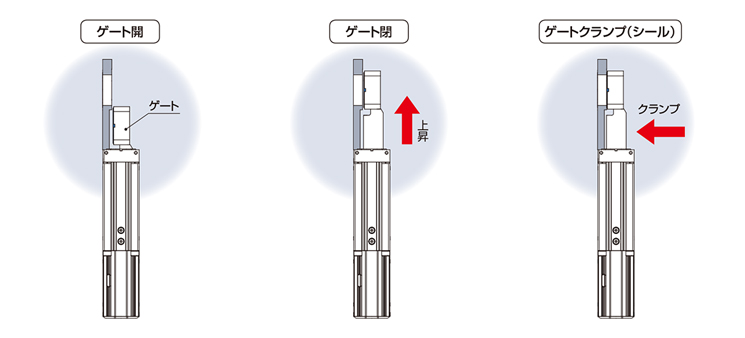

ゲート上昇?下降の直線動作とゲート開閉のクランプを平行にシールする構造。
メンテナンス性向上

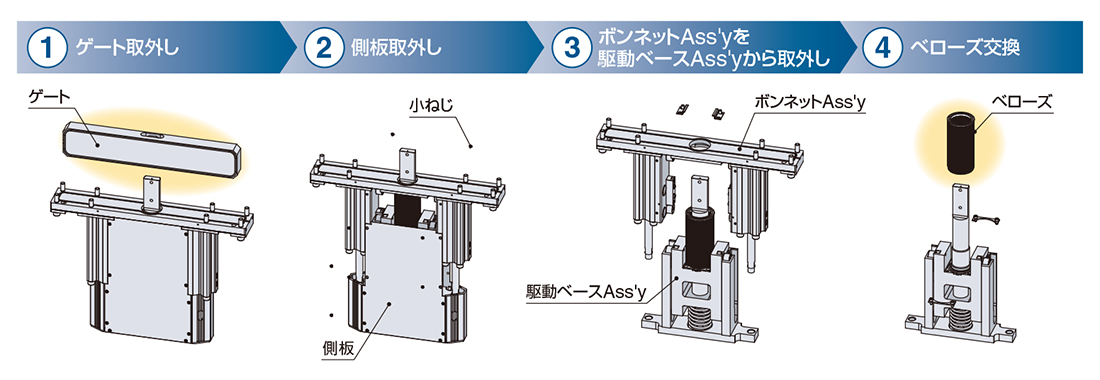

容易なベローズ交換

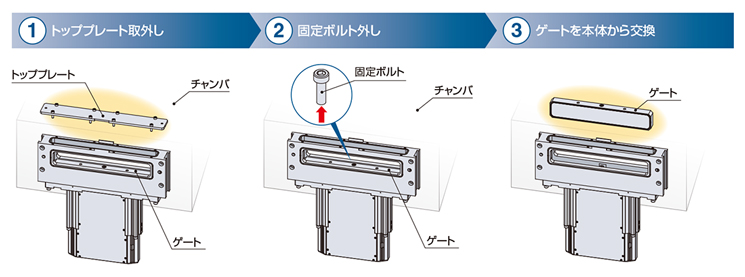

トップアクセスからのゲート交換が可能（オーダーメイド）
関連機器
