標準形エアシリンダ（角形カバー）
エアシリンダ MB/MDB
-
?カバー形狀変更により最大質量10％軽量化。
?ロッド先端金具、揺動受金具付品番を設定（別手配する手間が省けます）
?オートスイッチ付（MDB-Zシリーズ：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら エアシリンダ MB/MDB
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MB-Z 複動片ロッド 検索結果を表示 標準形 MBW-Z 複動両ロッド 検索結果を表示 ロッド回り止め形 MBK-Z 複動片ロッド ロッド回り止め形 MBKW-Z 複動両ロッド エンドロックシリンダ MBB 複動片ロッド エアシリンダ MB/MDB
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA0～XA30 簡易特注 ロッド先端形狀変更 PDF -XC14 簡易特注 トラニオン金具の取付位置変更 PDF エアシリンダ MB/MDB
※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
オーダーメイド組合せ型式表示方法はこちらをご參照ください。
型 式 名 稱 ダウンロード -XB5 オーダーメイド 強力ロッド形シリンダ PDF -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF -XC3 オーダーメイド ポート位置関係の特殊 PDF -XC4 オーダーメイド 強力スクレーパ付 PDF -XC5 オーダーメイド 耐熱シリンダ（－10～110℃） PDF -XC6 オーダーメイド 材質ステンレス鋼 PDF -XC7 オーダーメイド タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼 PDF -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF -XC12 オーダーメイド タンデム形シリンダ PDF -XC22 オーダーメイド パッキン類フッ素ゴム PDF -XC26 オーダーメイド 2山クレビス用ピン?2山ナックル用ピンに割ピン、平座金入り PDF -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF -XC35 オーダーメイド コイルスクレーパ付 PDF -XC65 オーダーメイド 材質ステンレス鋼（XC7＋XC68の組合せ） PDF -XC68 オーダーメイド 材質ステンレス鋼（ピストンロッド硬質クロームめっき付） PDF -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定?技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ內徑 |
|---|---|---|---|
| 標準形 | MB-Z | 複動片ロッド | 32，40，50，63，80，100，125 |
| 標準形 | MBW-Z | 複動両ロッド | 32，40，50，63，80，100，125 |
| ロッド回り止め形 | MBK-Z | 複動片ロッド | 32，40，50，63，80，100 |
| ロッド回り止め形 | MBKW-Z | 複動両ロッド | 32，40，50，63，80，100 |
| エンドロックシリンダ | MBB | 複動片ロッド | 32，40，50，63，80，100 |
製品特長

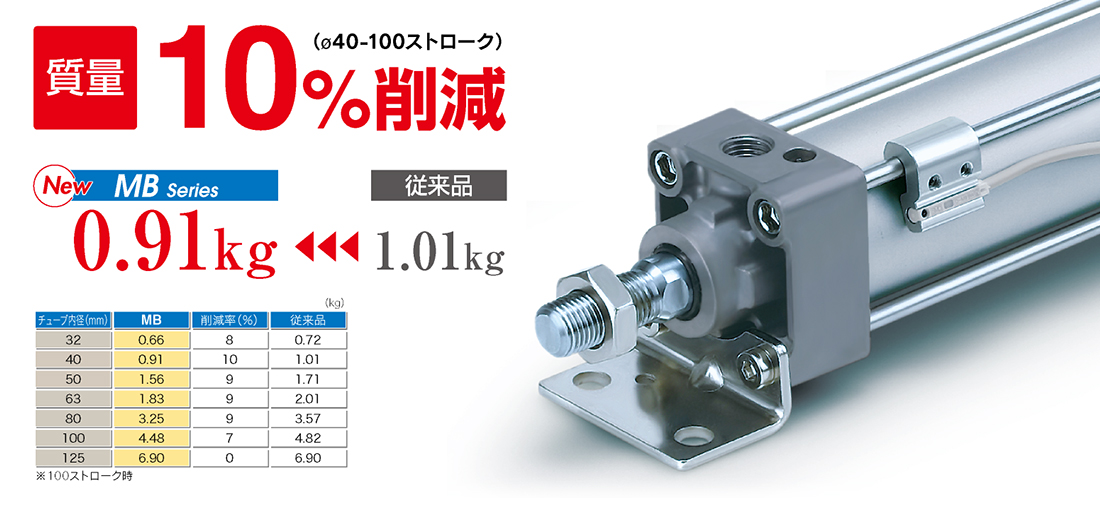

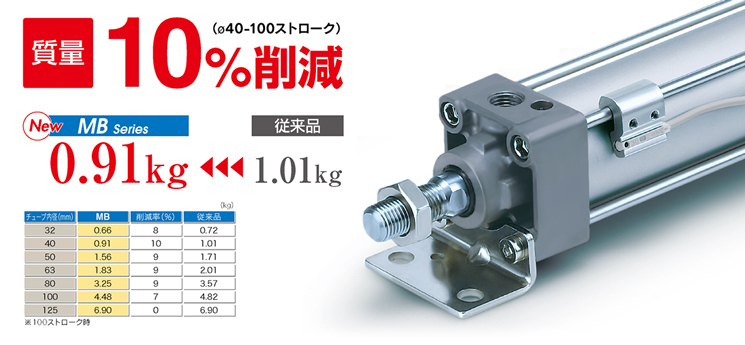

ロッドカバー、ヘッドカバー形狀変更により質量削減。
?質量10%削減（?40-100ストローク）
?0.91kg(New)←1.01kg(従來品)
ロッド回り止め形追加 New
?MBK-Z（片ロッド） Series
?MBKW-Z（両ロッド） Series

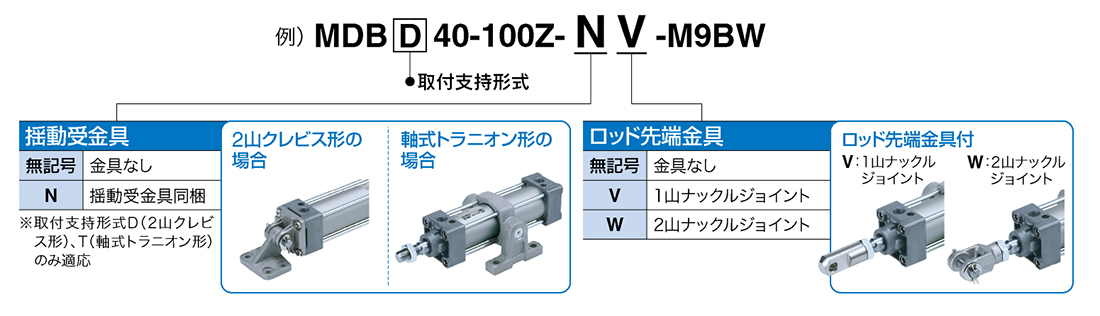

ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

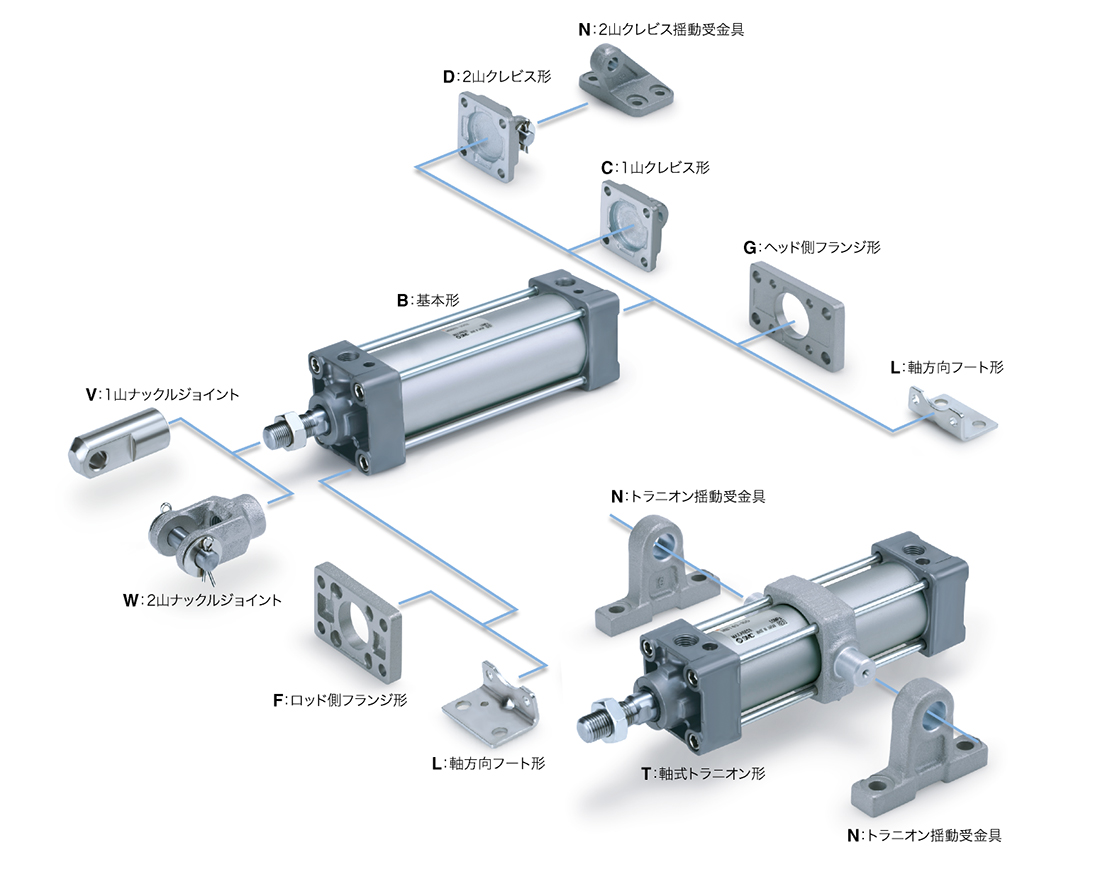

豊富な取付支持金具
?設置狀況に合った取付支持が可能
?取付け自由度の向上

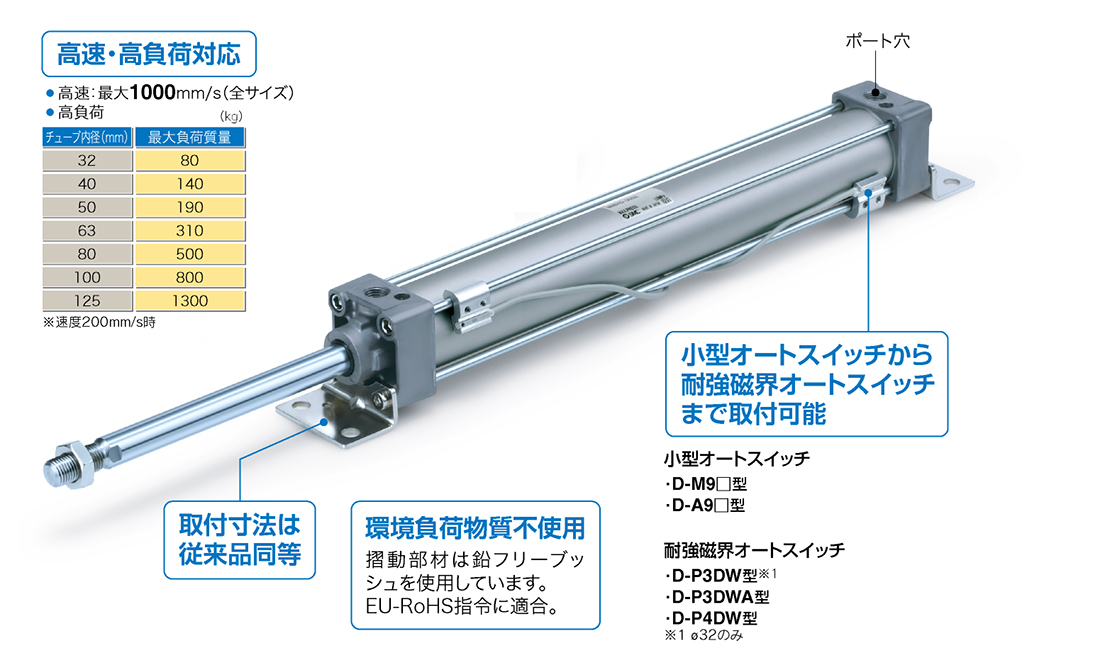

その他の特長

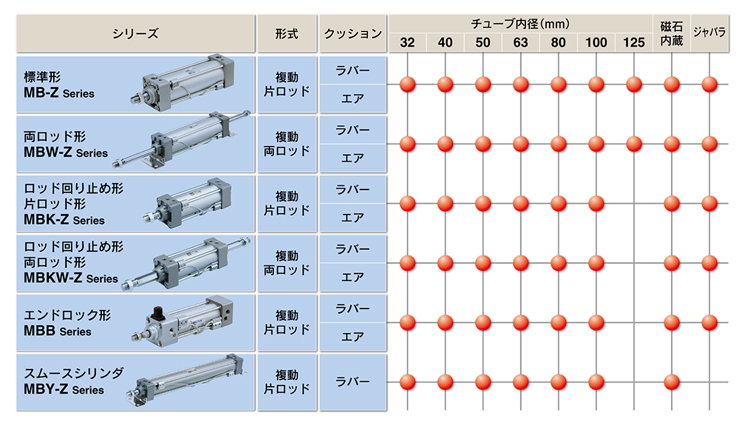

シリーズバリエーション
