高真空バルブ
アルミ製高真空L型バルブ XLA/C-100?160（-1）-X152
-
?ベローズ耐久性向上（フランジサイズ100、160）
?壽命：200萬回
?裝置の省スペース化が可能

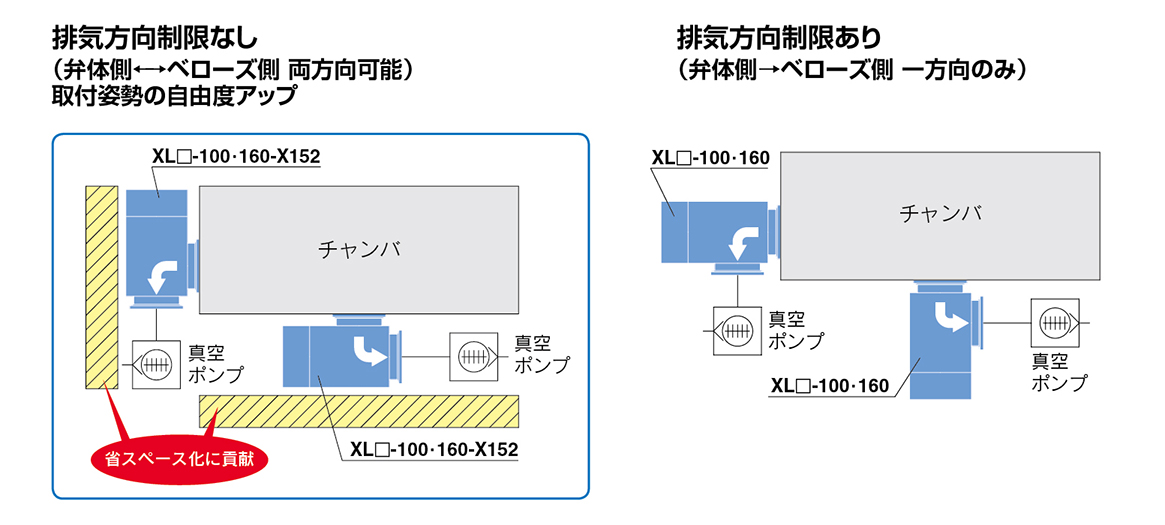

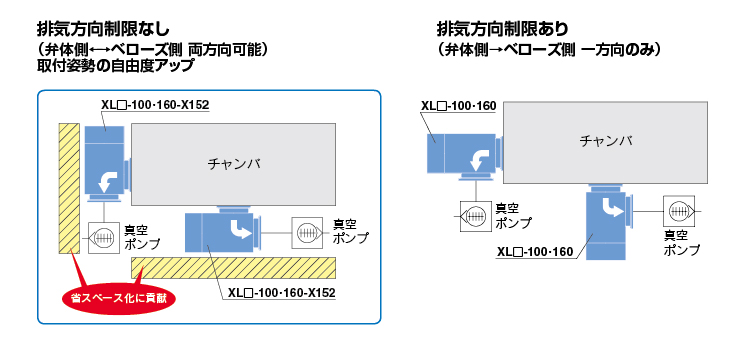

排気方向制限なし（弁體側←→ベローズ側 両方向可能）
取付姿勢の自由度アップ
?軽量?コンパクト
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| シリーズ | 操作方式 | 弁形式 | 軸シール 方式 | 用途 | フランジ サイズ |
|---|---|---|---|---|---|
| XLA-100?160-X152 | エア オペレート | 単動 （N.C.） | ベローズシール | ダストフリー クリーン化 | 100，160 |
| XLC-100?160-1-X152 | エア オペレート | 複動 | ベローズシール | ダストフリー クリーン化 | 100，160 |
製品特長
■ベローズ耐久性向上（フランジサイズ100、160）
■壽命：200萬回※
※當社試験による耐久回?cái)?shù)となります。詳細は取扱説明書をご確認ください。
■裝置の省スペース化が可能

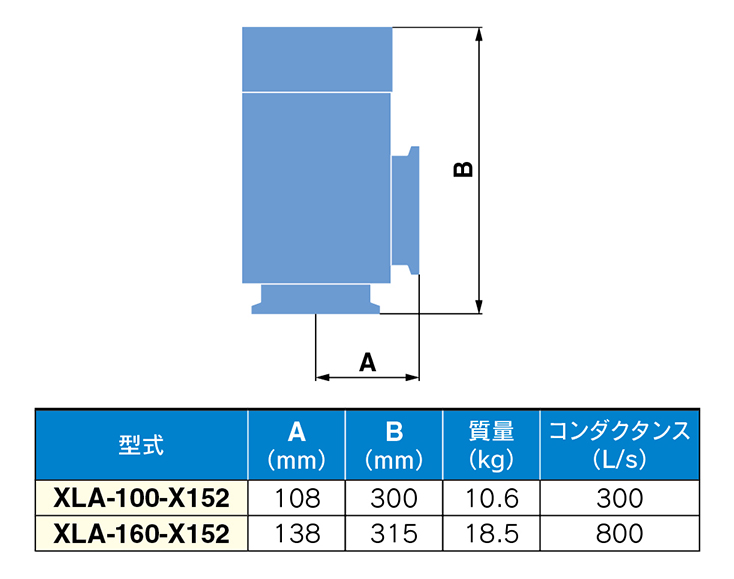

■軽量?コンパクト
小さなボディで大きなコンダクタンス。
フッ素に対する耐食性に優れています。（ボディ）

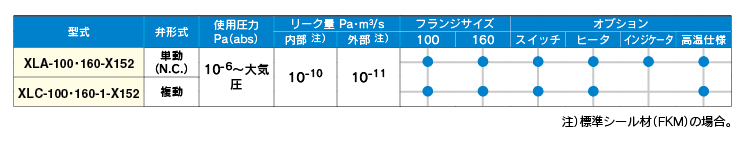

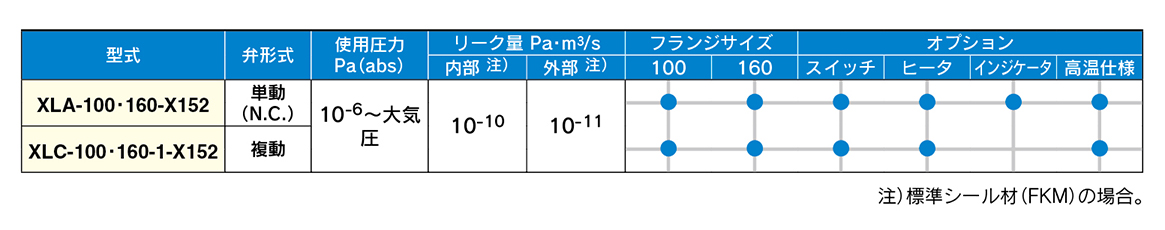

■バリエーション
