スライドテーブル
電動アクチュエータ スライドテーブル/高精度タイプ LESYH
-
?ボールねじ駆動により
繰返し位置決め精度±0.01mm
?ロストモーション：0.1mm以下
?垂直可搬質量向上：5倍以上
?モータレス仕様
使い慣れたモータ?ドライバとの組合せが可能！
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 電動アクチュエータ スライドテーブル/高精度タイプ LESYH
取扱説明書
シリーズ 検索結果を表示 LESYH8 検索結果を表示 LESYH16 検索結果を表示 LESYH25 検索結果を表示 LESYH16 検索結果を表示 LESYH25 検索結果を表示
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESYH8 | 50，75 | MAX.2 | MAX.6 | MAX.400 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH16 | 50，100 | MAX.8 | MAX.12 | MAX.400 | 6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH25 | 50，100，150 | MAX.12 | MAX.20 | MAX.400 | 10，20 |
| ACサーボモータ | LESYH16 | 50，100 | MAX.8 | MAX.12 | MAX.400 | 6，12 |
| ACサーボモータ | LESYH25 | 50，100 | MAX.12 | MAX.20 | MAX.400 | 10，20(折返し) 8，16(ストレート) |
製品特長

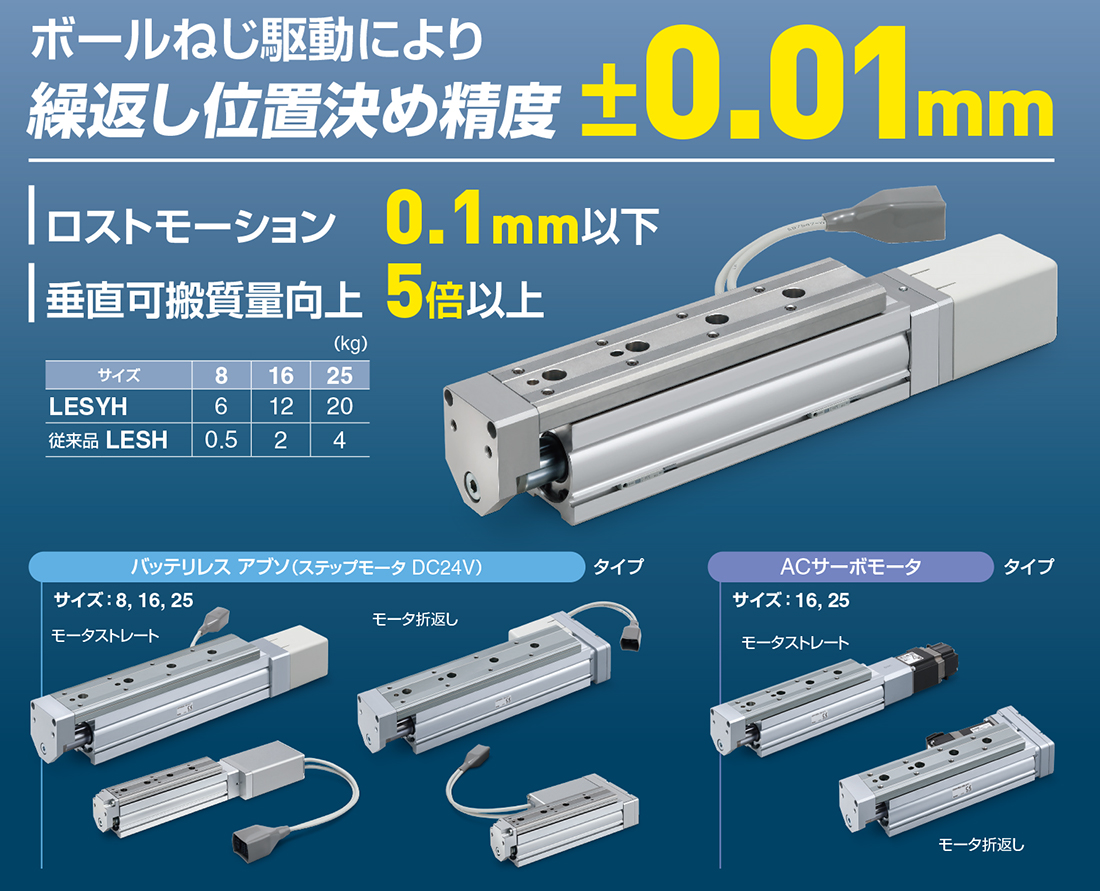

ボールねじ駆動により繰返し位置決め精度±0.01mm
ロストモーション：0.1mm以下
垂直可搬質量向上：5倍以上

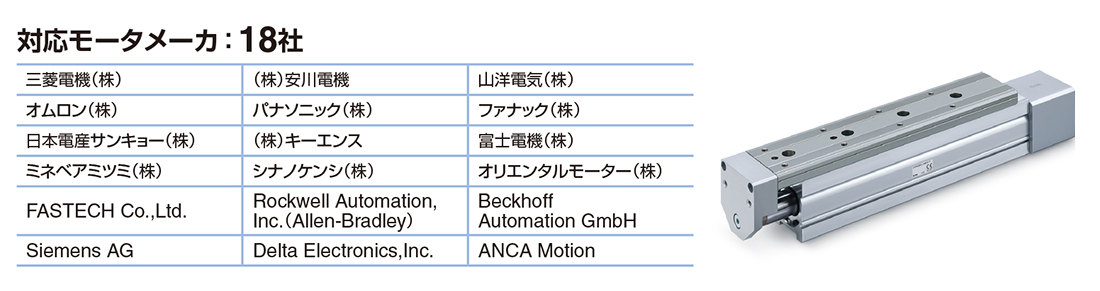

モータレス仕様：使い慣れたモータ?ドライバとの組合せが可能！
バッテリレス アブソリュートエンコーダ付で電源復帰時、停止位置からの再始動が可能
電源復帰時の運転再開を容易に！
電源遮斷時でもエンコーダが位置情報を保持しているため、電源再投入時の原點復帰は不要。
