真空グリッパ（エジェクタタイプ）

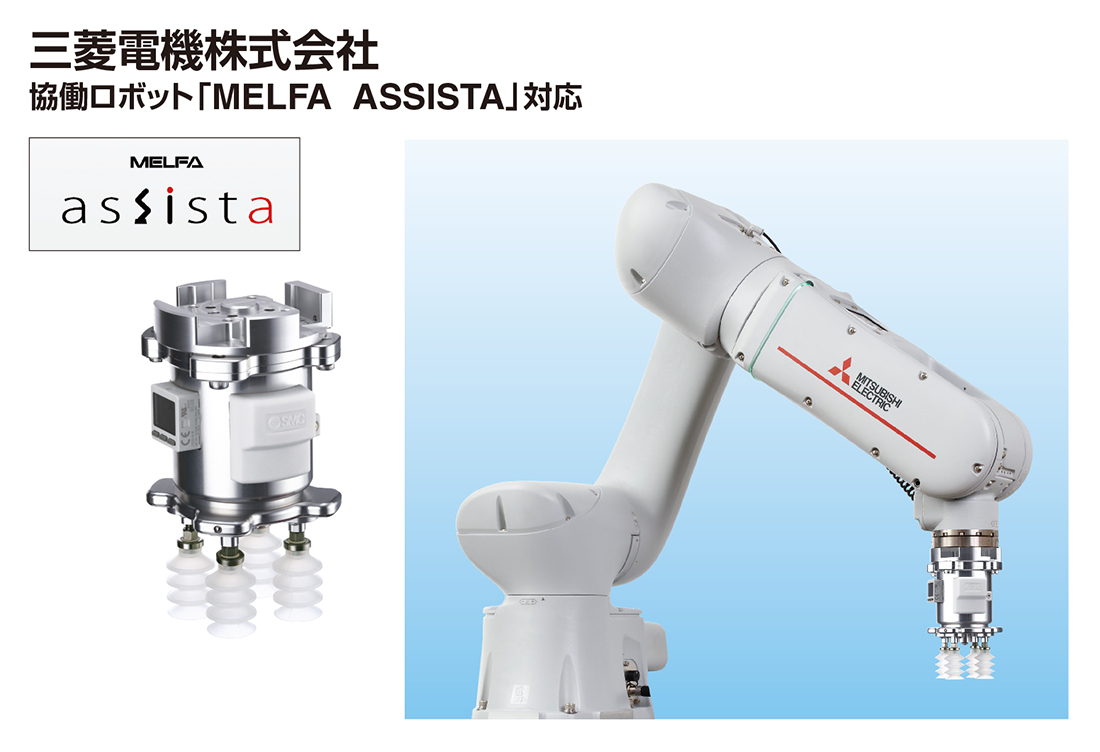

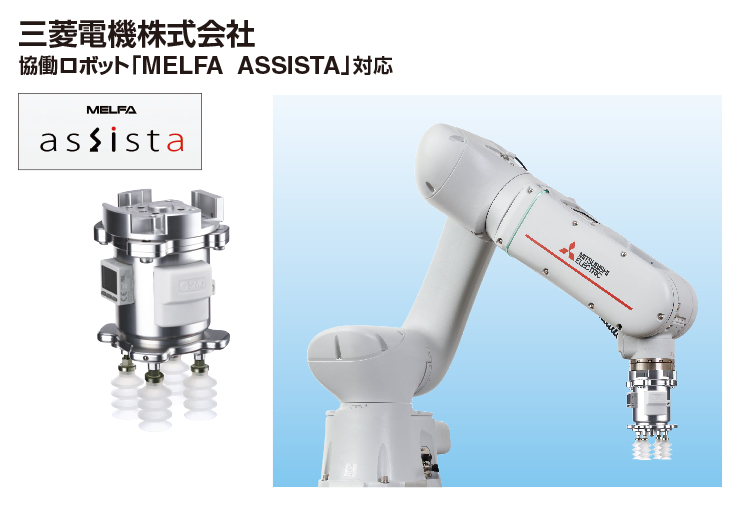

協働ロボット用真空グリッパ ZXP7□-X1□-ASSISTA
for 三菱電機 MELFA ASSISTA
-
?圧縮エア供給チューブ1本、電気配線M12コネクタを
接続するだけで動作可能
?真空エジェクタ、エア供給弁、圧力スイッチ、パッドを一體化
?角をなくし丸みを持たせた外観形狀
?豊富なパッドバリエーションで様々なワークに対応
-
2D CAD
2D CADデータはこちら 協働ロボット用真空グリッパ ZXP7□-X1□-ASSISTA
for 三菱電機 MELFA ASSISTA取扱説明書
シリーズ 検索結果を表示 ZXP7□-X1□-ASSISTA 検索結果を表示
| シリーズ | パッド形狀 | パッド徑 | 吸込流量 ［L/min(ANR)] | 空気消費量 ［L/min(ANR)] |
|---|---|---|---|---|
| ZXP7□-X1□-ASSISTA | 平形 平形リブ付 べロウ形 薄形 多段べロウ形 2.5段べロウ形 5.5段べロウ形 | φ8～φ32 | 17 | 57 |
製品特長
協働ロボット用真空グリッパ
圧縮エア供給チューブ1本、電気配線M12コネクタを接続するだけで動作可能
真空エジェクタ、エア供給弁、圧力スイッチ、パッドを一體化
角をなくし丸みを持たせた外観形狀
豊富なパッドバリエーションで様々なワークに対応

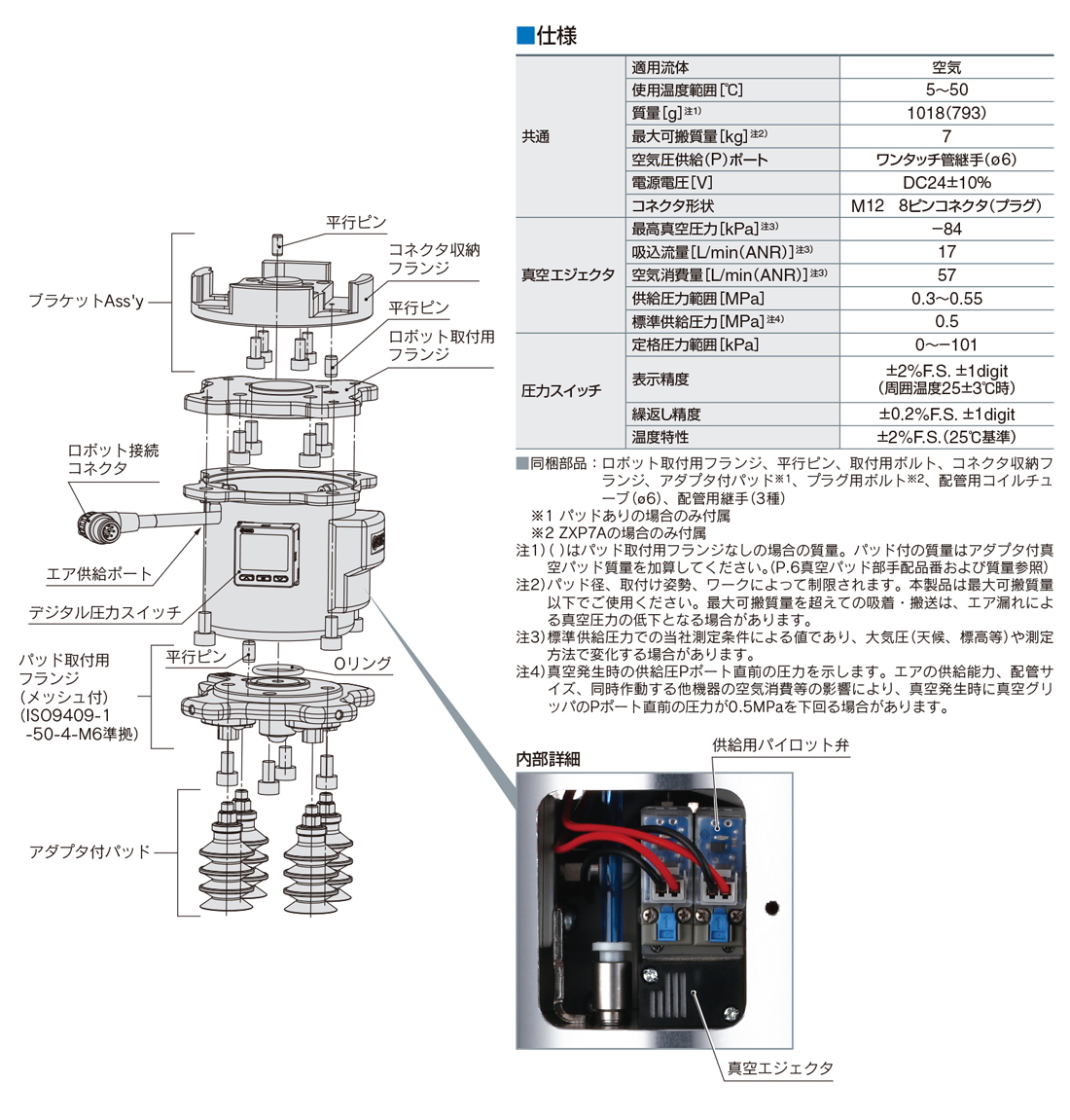

機器構成

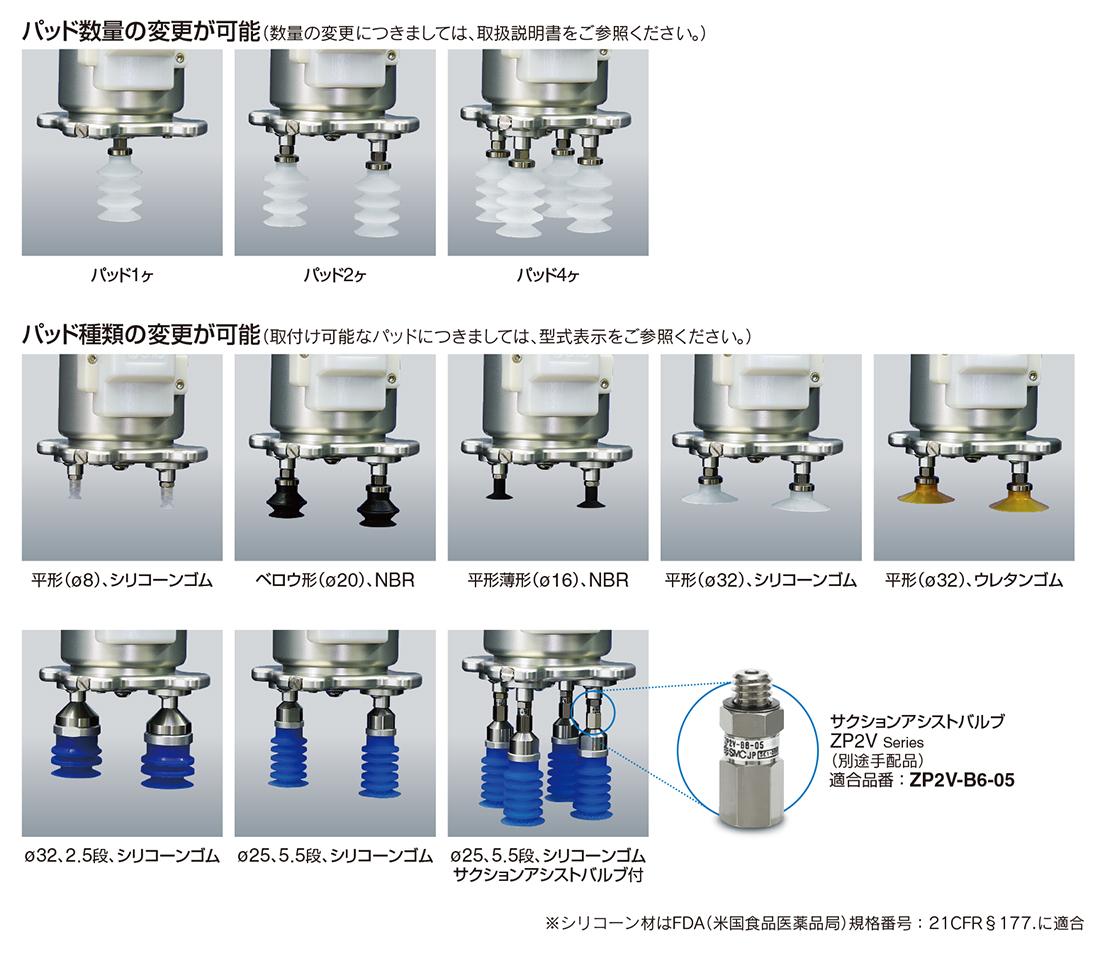

パッドバリエーション例

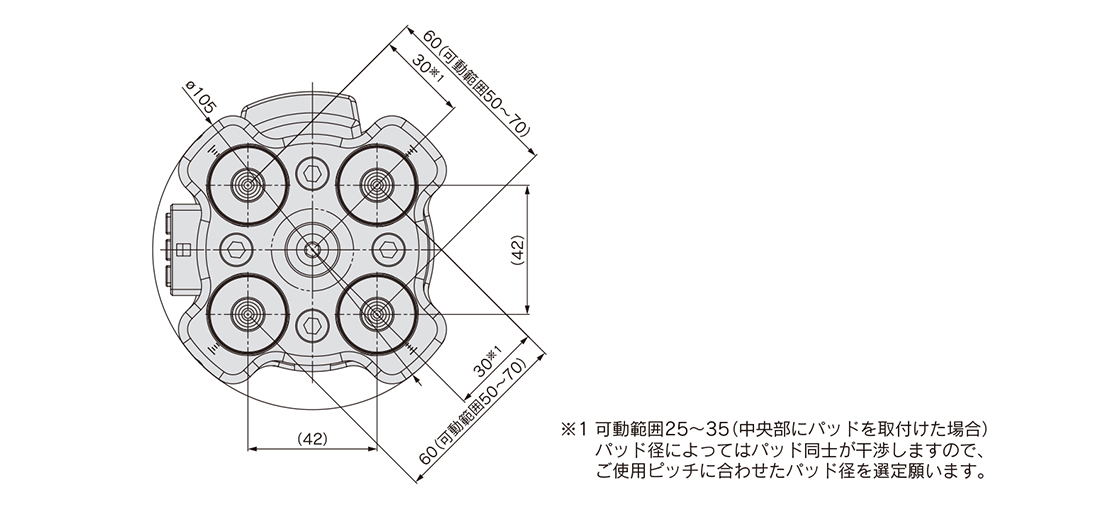

パッドのピッチ変更可能

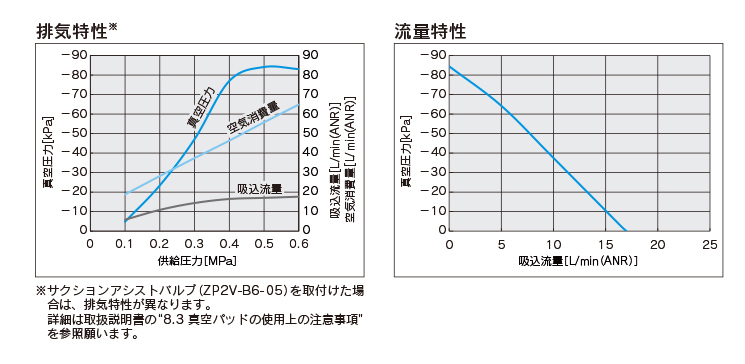

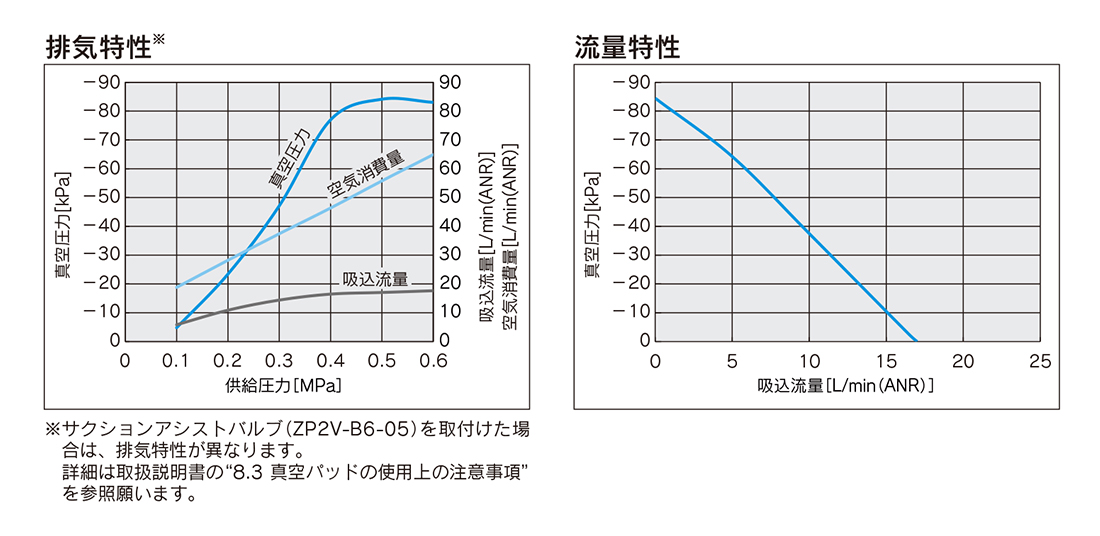

機種選定

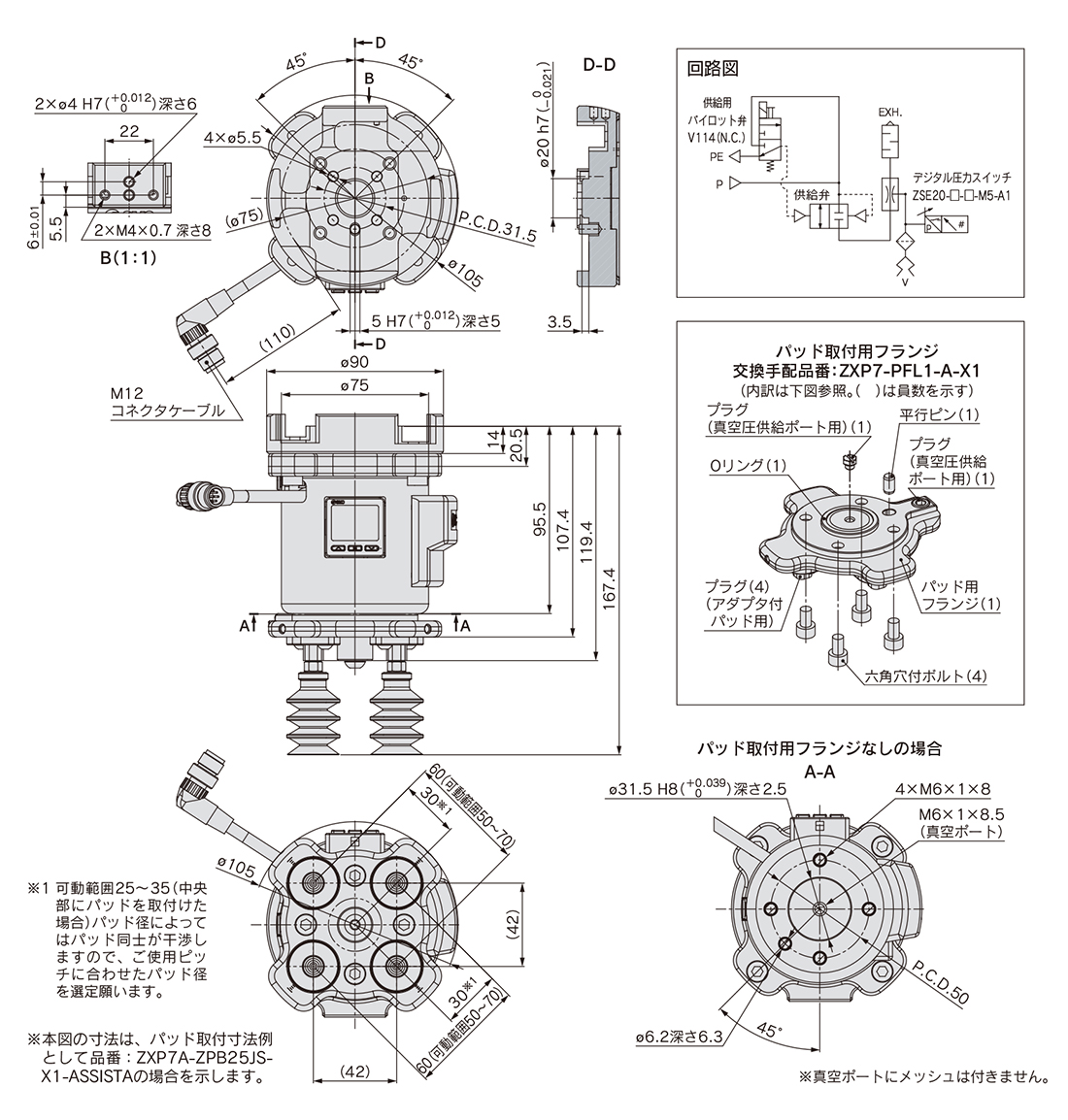

外形寸法図
