小型2、3通電磁閥

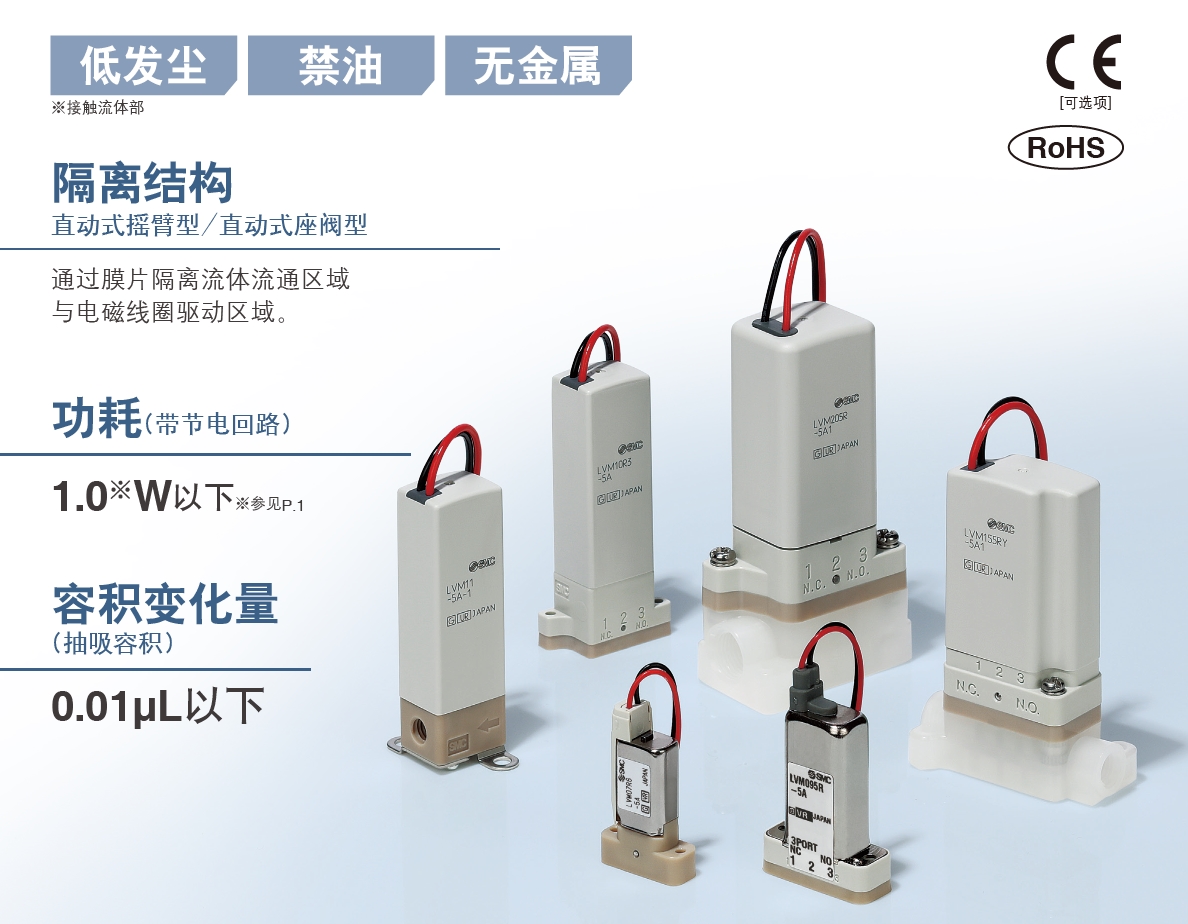

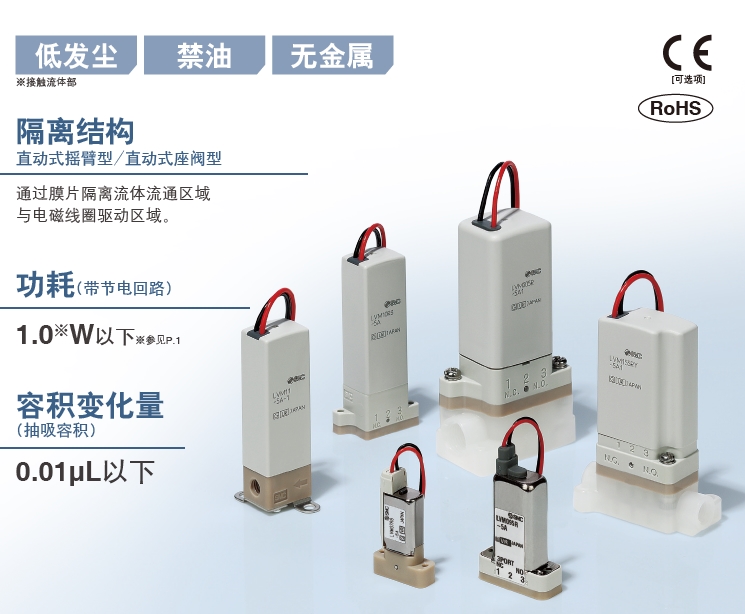

小型化學液用直動2?3通電磁閥 LVM
-
?低發塵、禁油、無金屬 ※接觸液體部分
?分離構造
膜片將使用流體區域與電磁頭驅動部分隔離開
?消耗功率：1.0W以下（帶節電回路）
?容積變化量（抽取量）：0.01μL以下
-
2D CAD
查看 2D CAD 小型化學液用直動2?3通電磁閥 LVM
自我宣告書
系列 查看搜索結果 LVM07
底座配管型查看搜索結果 LVM09
直接配管型
底座配管型查看搜索結果 LVM10
直接配管型
底座配管型查看搜索結果 LVM15
直接配管型
底座配管型查看搜索結果 LVM20
直接配管型
底座配管型查看搜索結果 LVM1□
直接配管型
底座配管型查看搜索結果

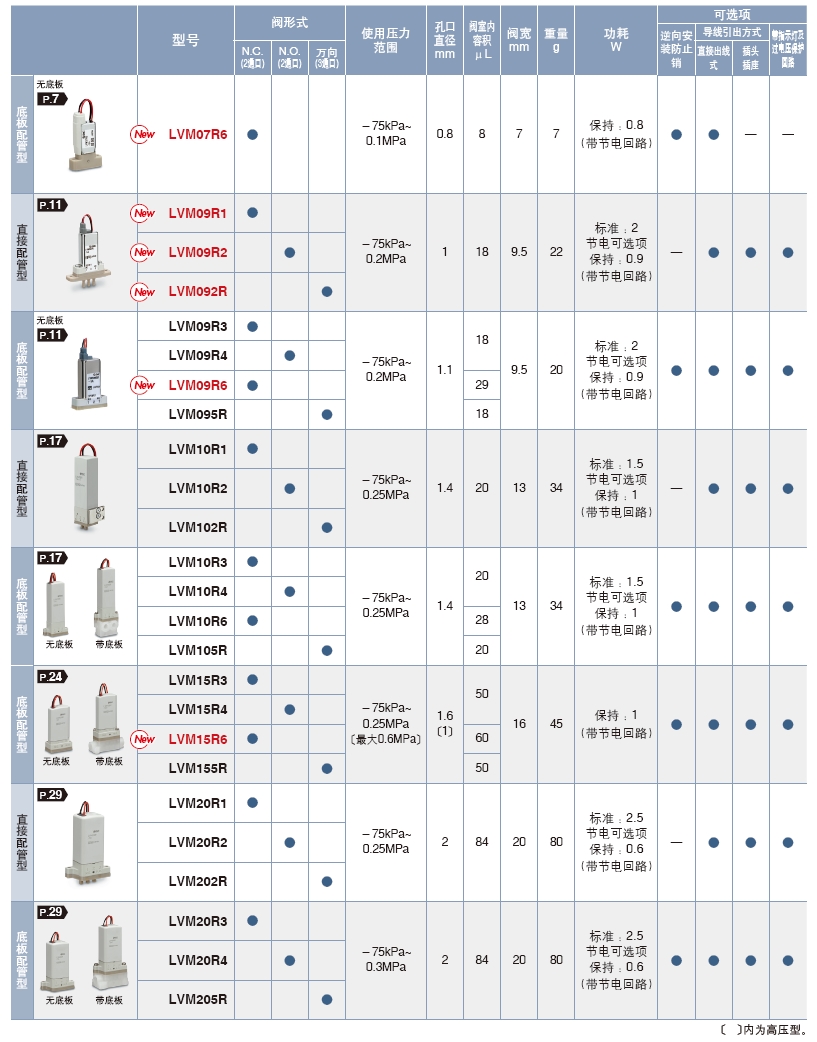

| 系列 | 閥構造 | 閥形式 | 使用壓力范圍 | 孔口徑 |
|---|---|---|---|---|
| LVM07 底座配管型 | 直動搖臂型 | N.C. | -75kPa?0.1MPa | 0.8 |
| LVM09 直接配管型 底座配管型 | 直動搖臂型 | N.C. N.O. 通用 | -75kPa?0.2MPa | 1(直接配管) 1.1(底座配管) |
| LVM10 直接配管型 底座配管型 | 直動搖臂型 | N.C. N.O. 通用 | -75kPa?0.25MPa | 1.4 |
| LVM15 直接配管型 底座配管型 | 直動搖臂型 | N.C. N.O. 通用 | -75kPa?0.25MPa (最大0.6MPa) | 1.6 1(高壓型) |
| LVM20 直接配管型 底座配管型 | 直動搖臂型 | N.C. N.O. 通用 | -75kPa?0.3MPa (直接配管型為0.25MPa) | 2 |
| LVM1□ 直接配管型 底座配管型 | 直動座閥型 | N.C. | 0?0.25MPa | 1.5 |
產品特點
■低發塵、禁油、無金屬
※接液部
■追加擴展品/可選項

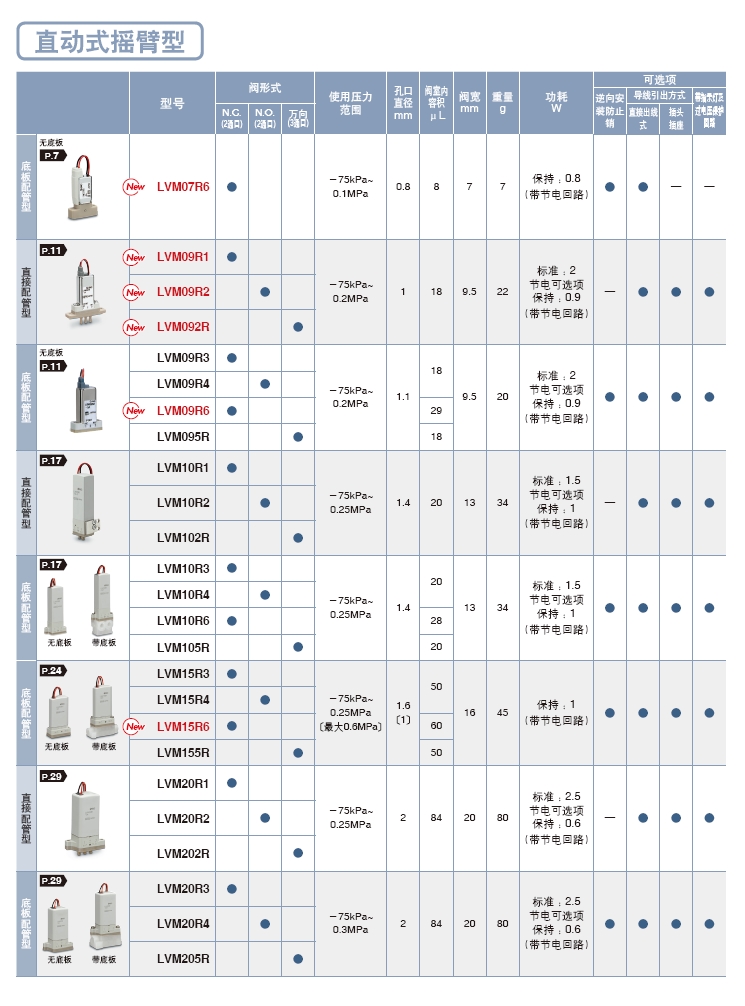

■直動式搖臂型／LVM07?09/090?10/100?15/150?20/200

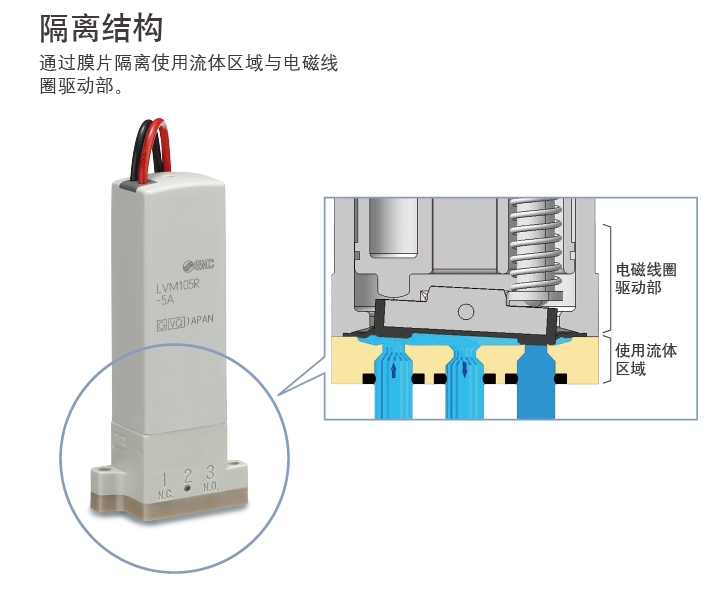

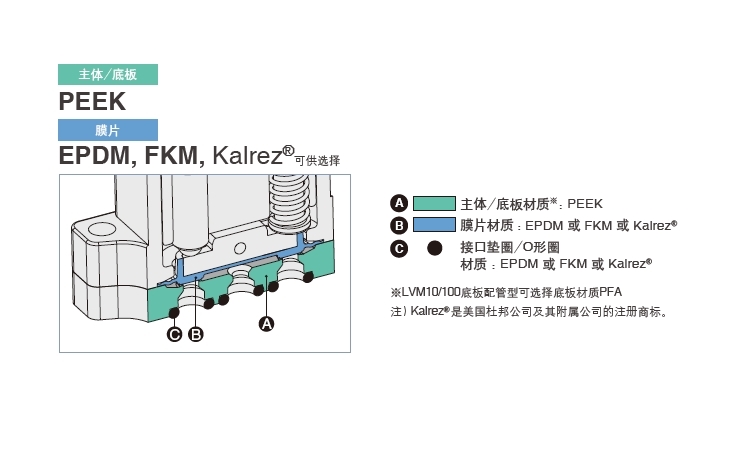

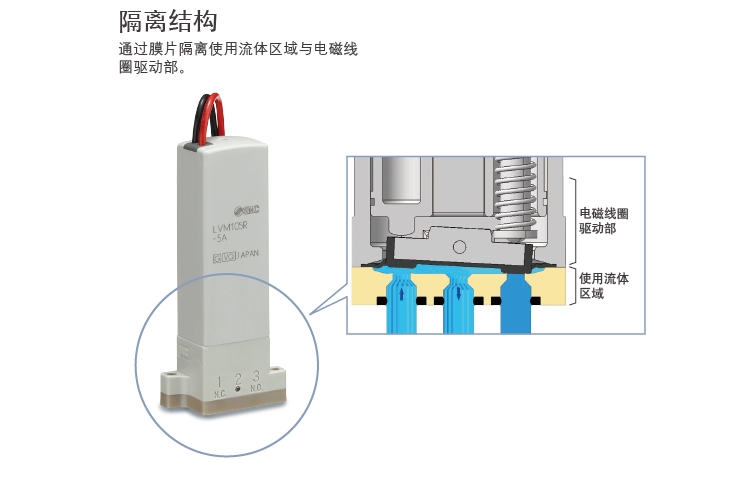

?隔離結構
通過膜片隔離使用流體區域與電磁線圈驅動部。

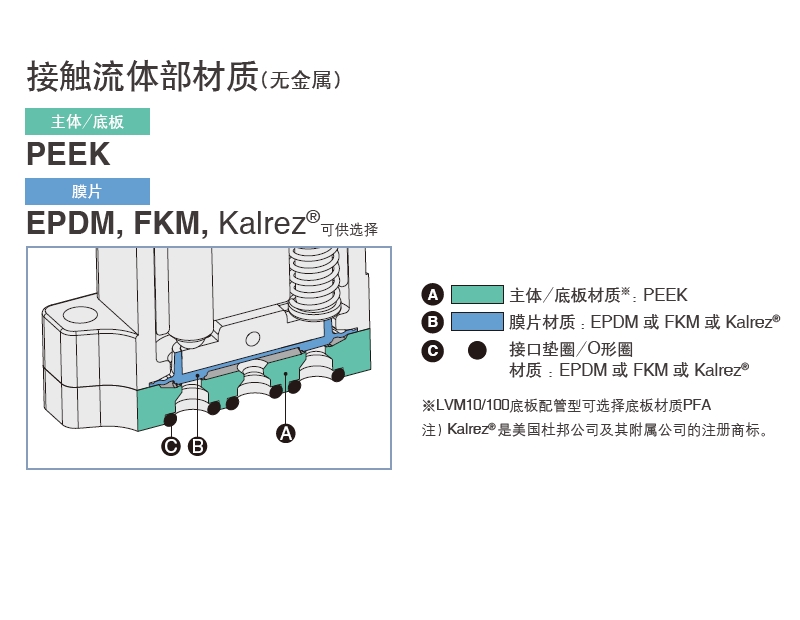

?接觸流體部材質（無金屬）

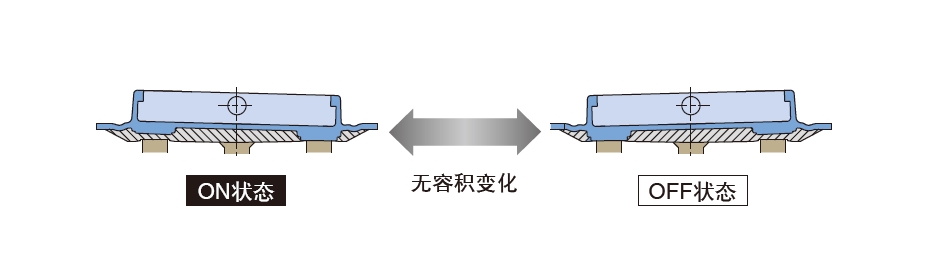

?容積變化量（抽吸容積）0.01μL以下

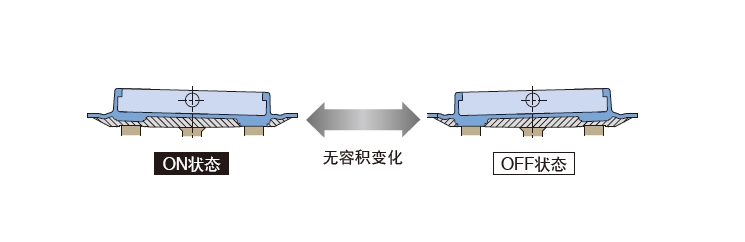

對通常的膜片式閥，由于在OFF狀態和ON狀態下閥室內容積不同，因此將閥從ON狀態切換至OFF狀態時，其容積變化導致流體從閥的2次側輸出。然而，對搖臂式，ON狀態與OFF狀態幾乎沒有容積變化，因此閥切換時，流體不會從閥的2次側輸出。

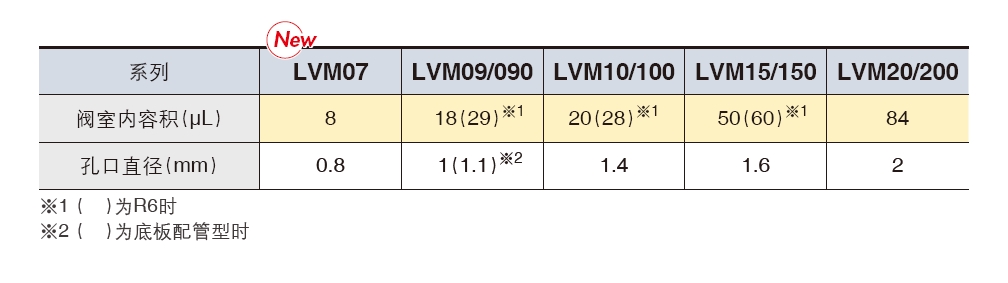

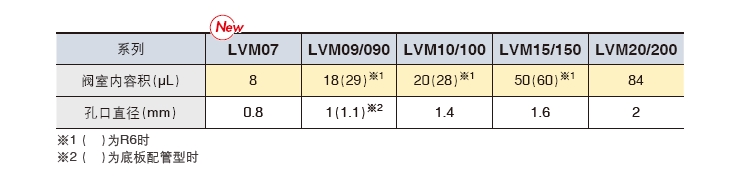

?閥室內容積
抑制閥室內容積，減少液體殘留

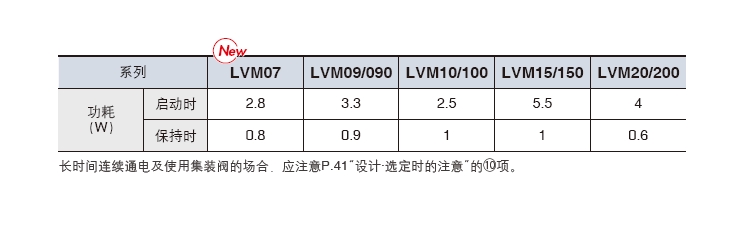

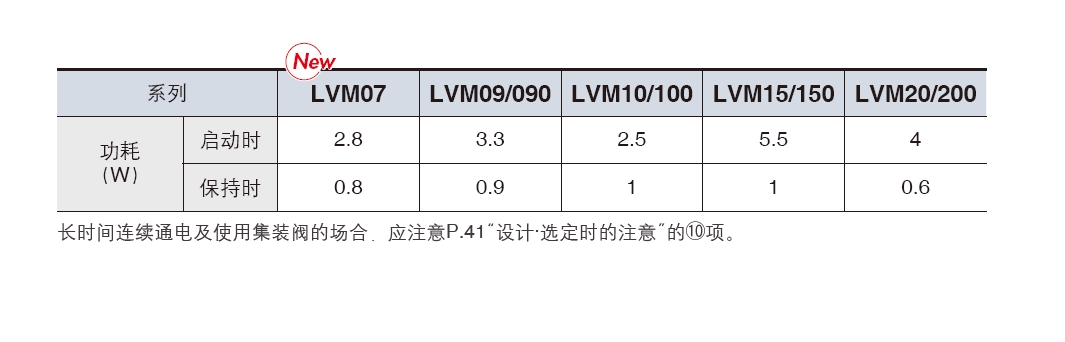

?可選擇帶節電回路
可大幅降低保持時的功耗
可長時間連續通電

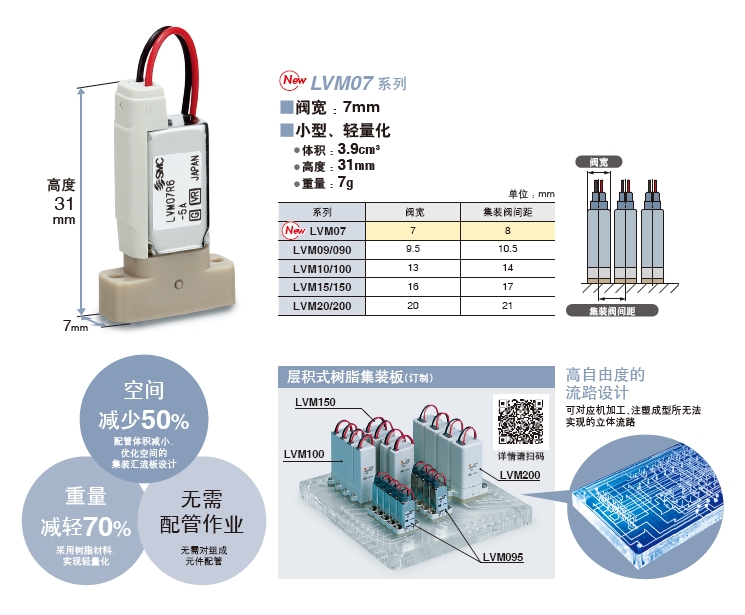

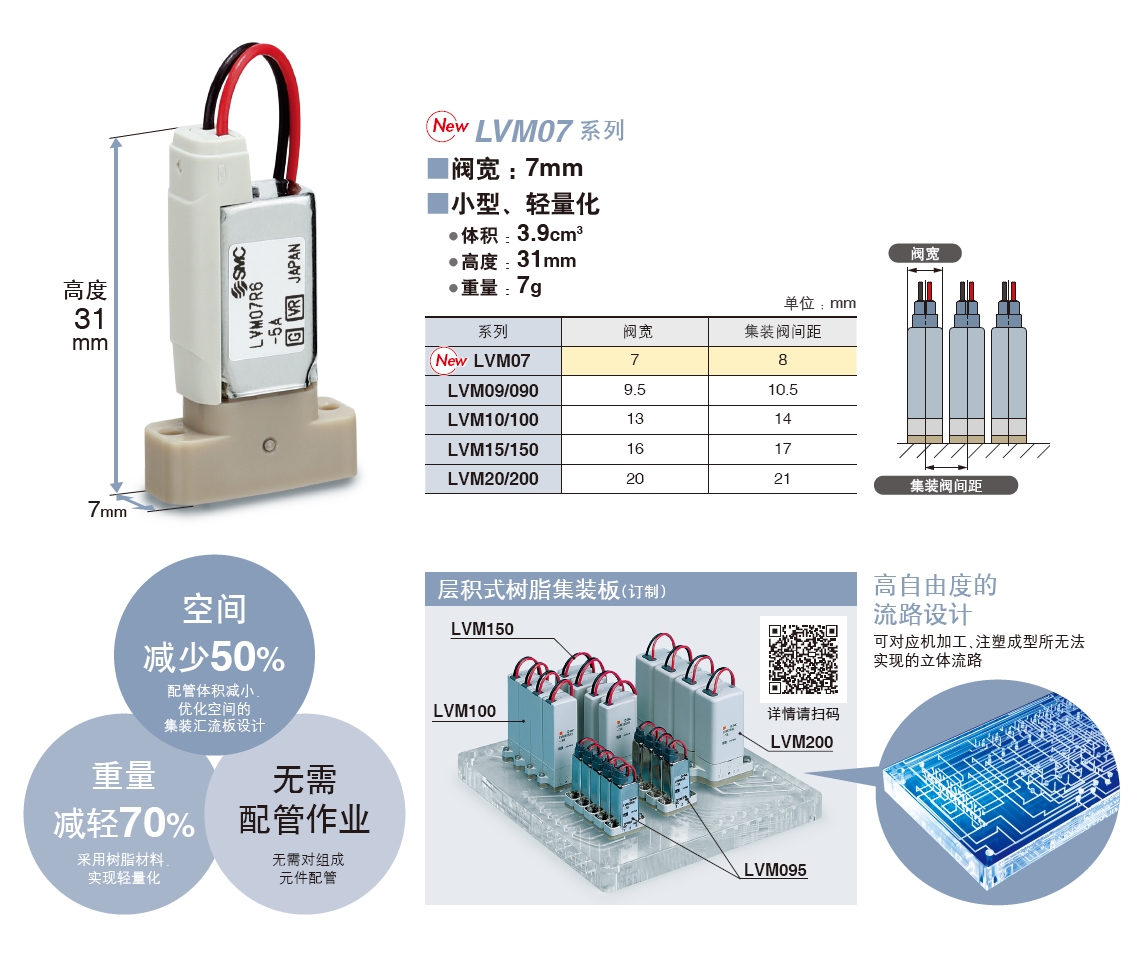

■省空間

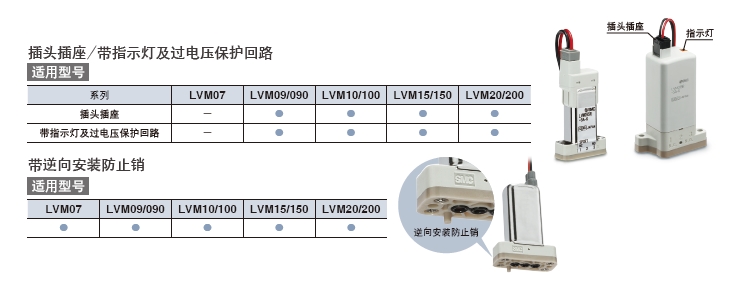

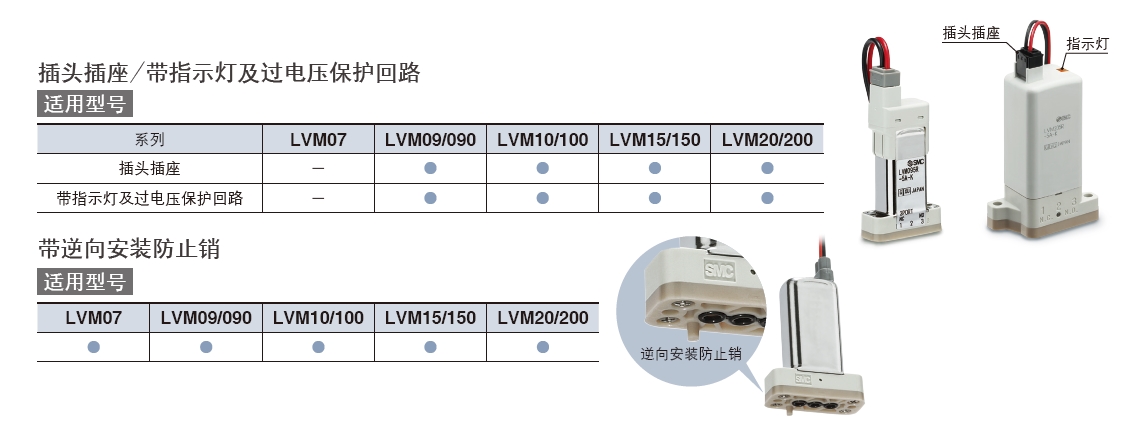

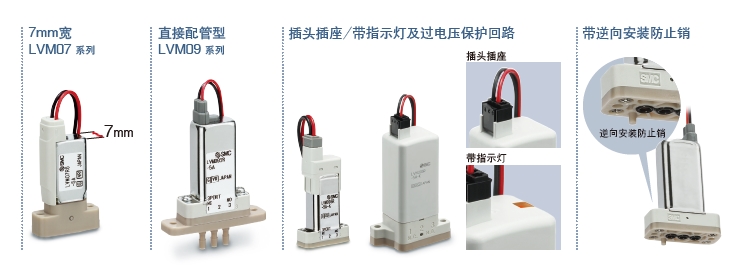

■追加可選項 New

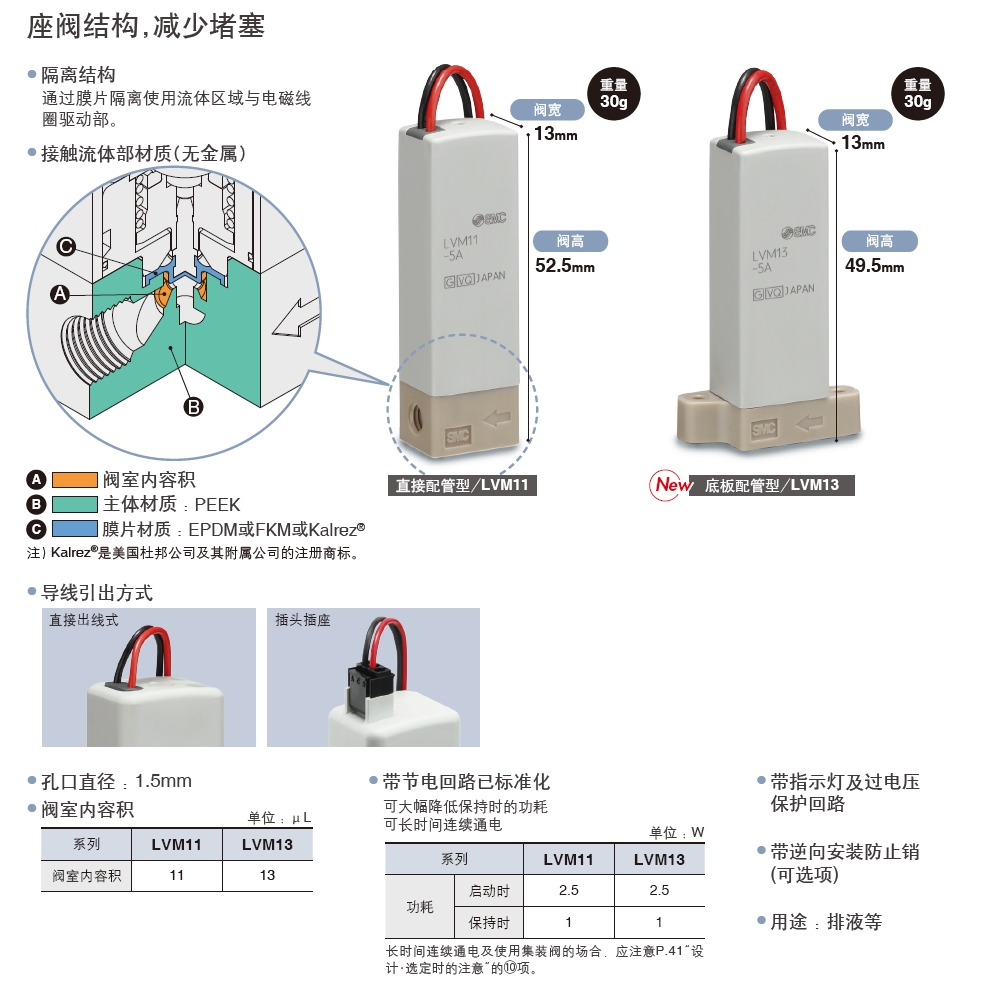

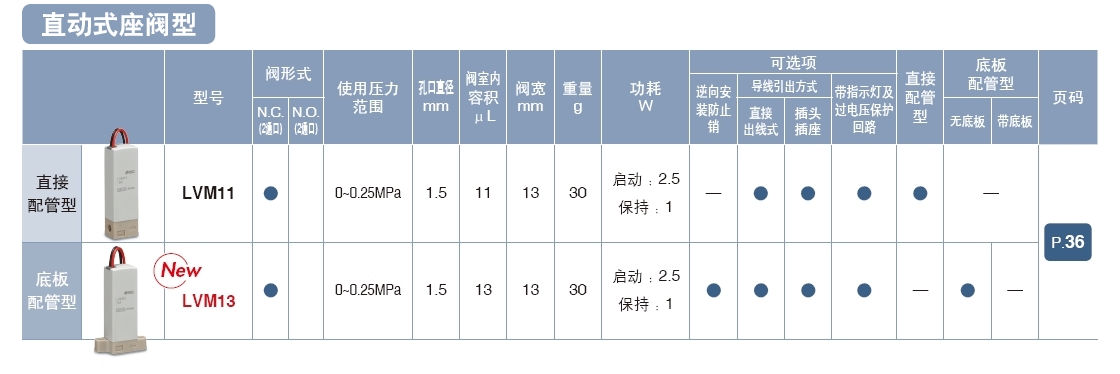

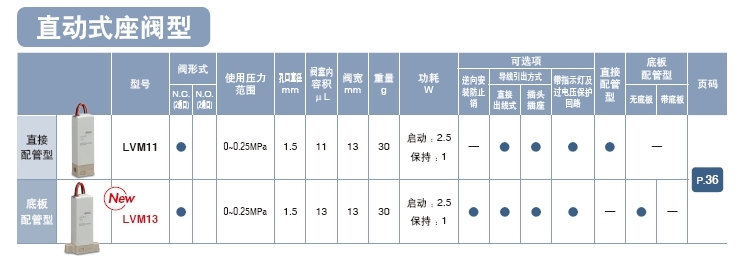

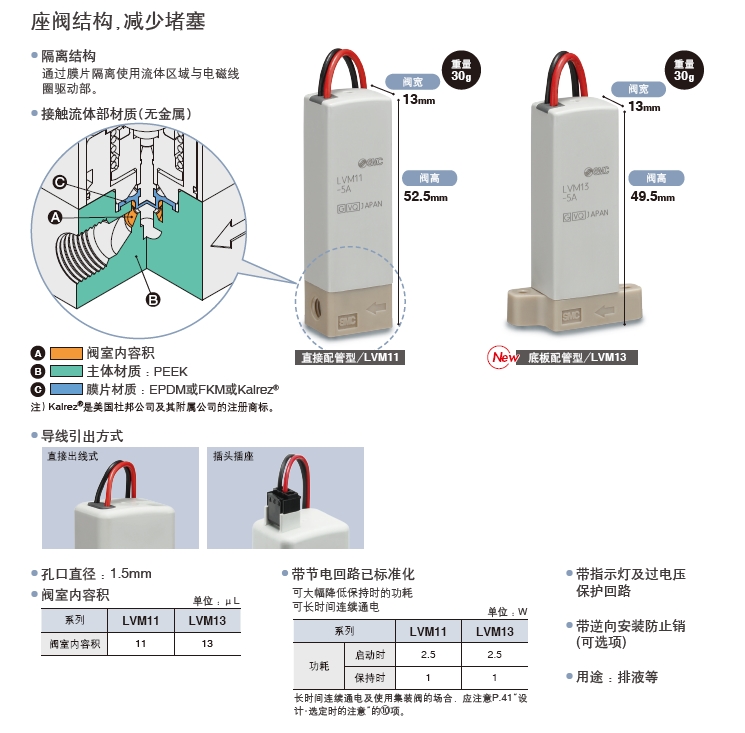

■直動式搖臂型／LVM11?13
?座閥結構，減少堵塞

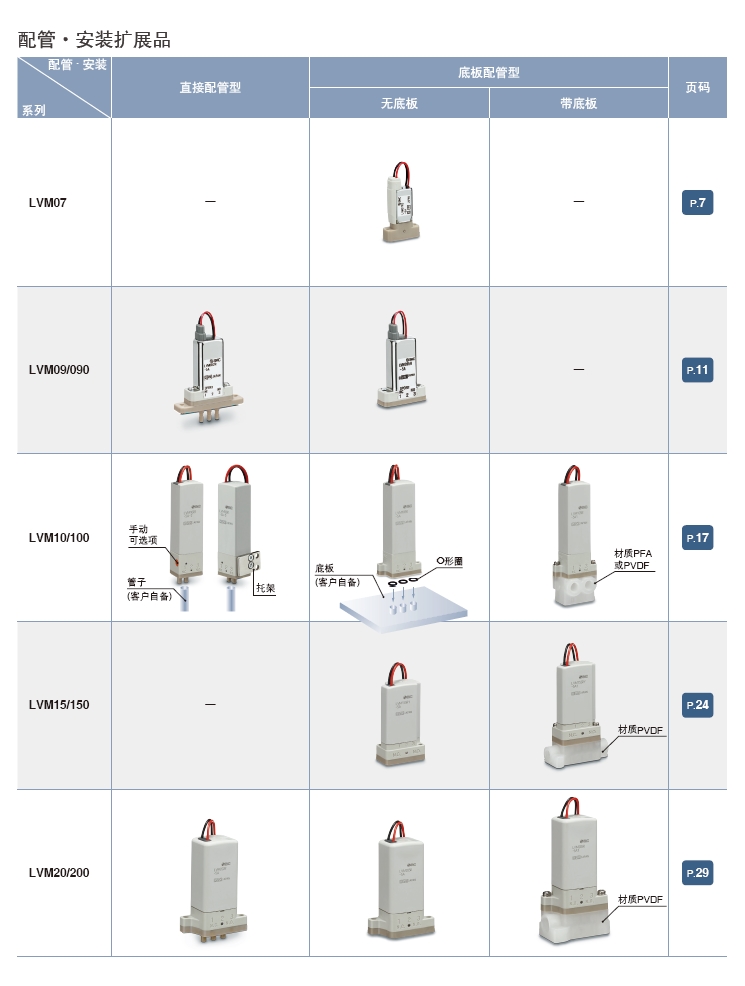

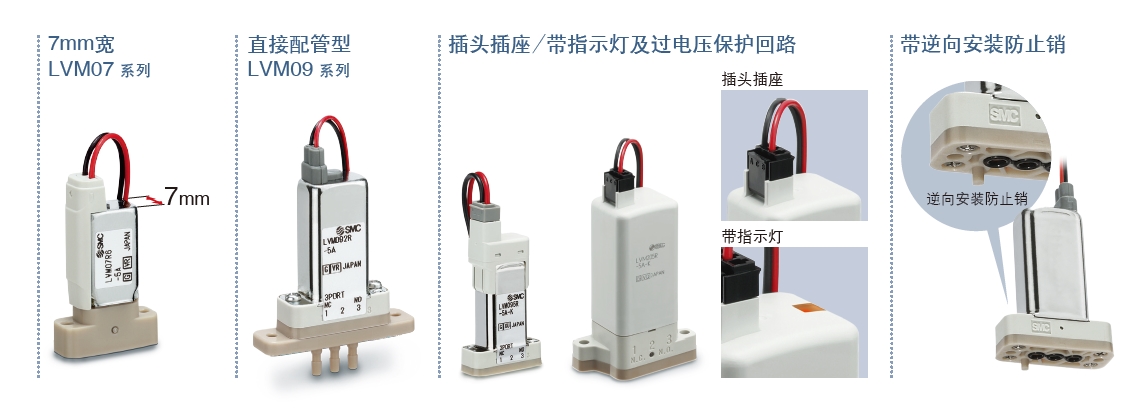

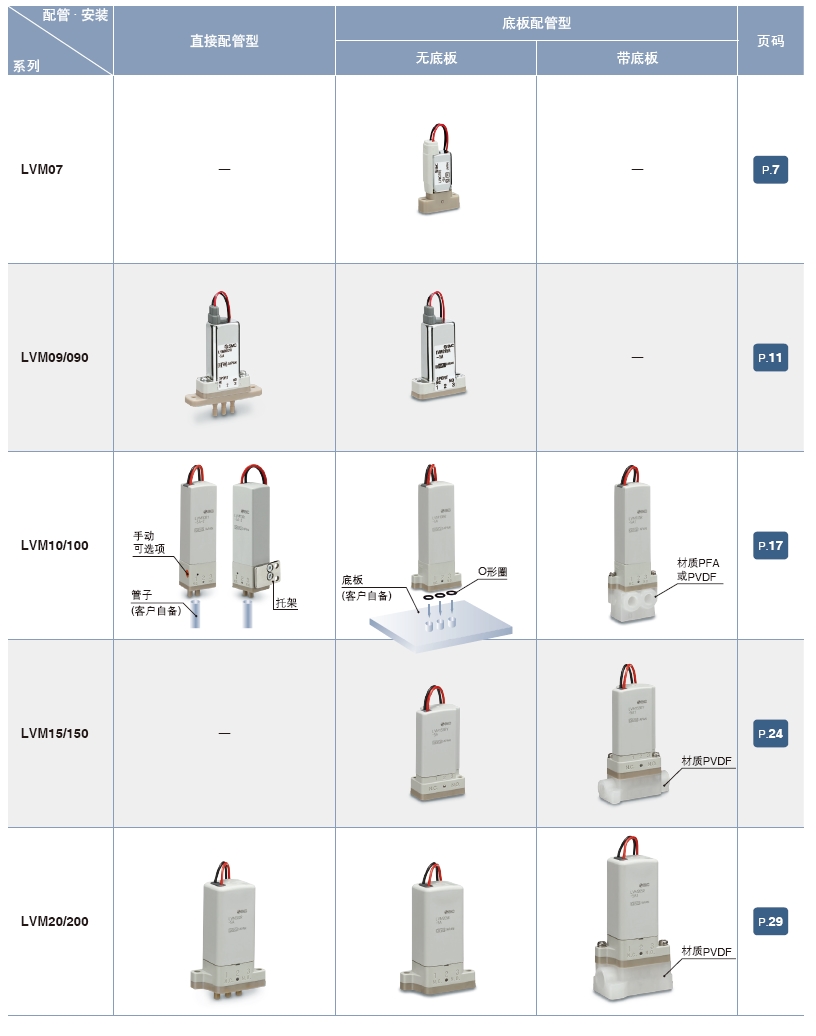

■系列擴展品
