產業用通信元件 對應IO-Link的元件
3畫面高精度數字式壓力傳感器 ZSE20□(F)/ISE20□
-
?20A 系列追加微壓范圍 [New]
?追加M12插頭型
?追加微壓范圍
?R1/8接頭一體型 配線下引出規格
?設定項目可視化
?簡單3步設定
?畫面切換簡單
可邊看當前測量值邊進行設定
?延遲時間：最快1.5ms以下
?對應IO-Link
壓力開關擴展品/應用 用語集/技術解說 環保認證(RoHS)

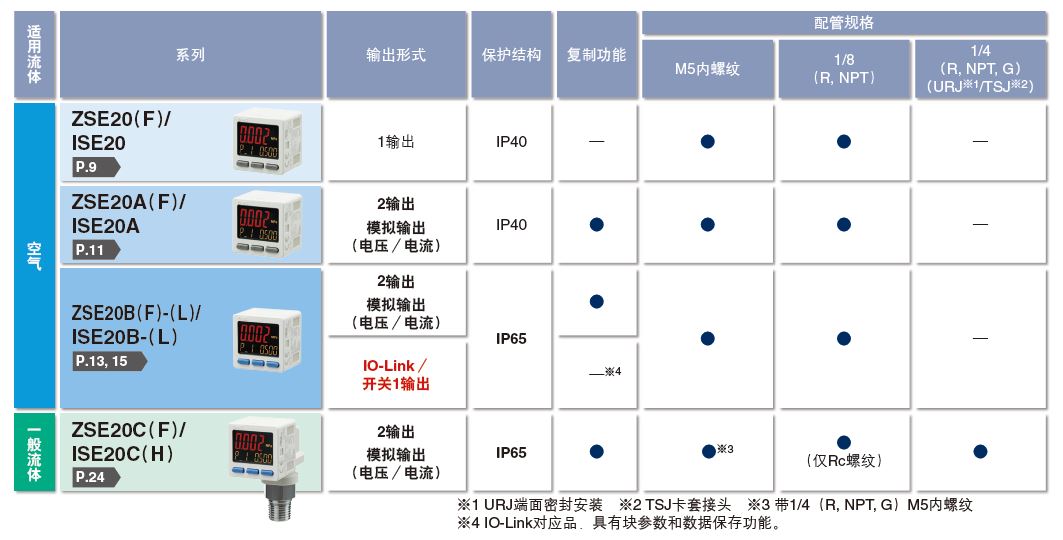

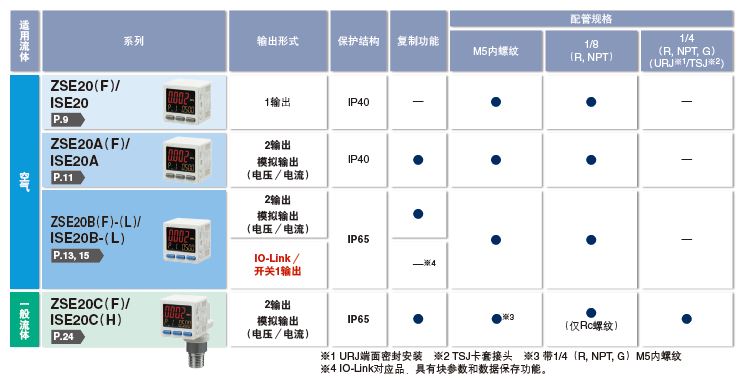

| 系列 | 輸出形式 | 種類 | 額定壓力范圍 | 防護等級 | 適合流體 |
|---|---|---|---|---|---|
| ZSE20 (F) ISE20 | 1輸出 | 混合壓 真空壓 正壓 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa | IP40 | 空氣 |
| ZSE20A (F) ISE20A | 2輸出 模擬輸出 （電壓/電流） | 混合壓 真空壓 正壓 | ?100.0～100.0kPa 0.0～?101.0kPa ?0.100～1.000MPa | IP40 | 空氣 |
| ZSE20AF-X573～580 (訂制規格) | 2輸出 模擬輸出 （電壓/電流） | 混合壓 | ?50.0?50.0Pa、?100.0?100.0Pa、?200?200.0Pa | IP40 | 空氣 |
| ZSE20AF-X576～580 (訂制規格) | 2輸出 模擬輸出 （電壓/電流） | 混合壓 | ?500?500Pa、 ?1.000?1.000kPa、 ?2.00?2.00kPa、 ?5.00?5.00kPa、 ?10.00?10.00kPa | IP40 | 空氣 |
| ZSE20B (F)-(L) E20B-(L) | 2輸出 模擬輸出 （電壓/電流） 對應IO-Link 開關1輸出 | 混合壓 真空壓 正壓 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa | IP65 | 空氣 |
| ZSE20C (F)-(L) ISE20C(H)-(L) | 2輸出 模擬輸出 （電壓/電流） 對應IO-Link 開關1輸出 | 混合壓混合壓 真空壓 正壓 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa、?0.100～2.000MPa | IP65 | 通用流體 |
產品特點

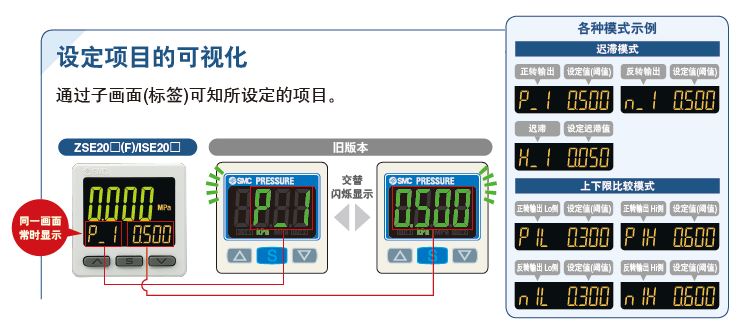

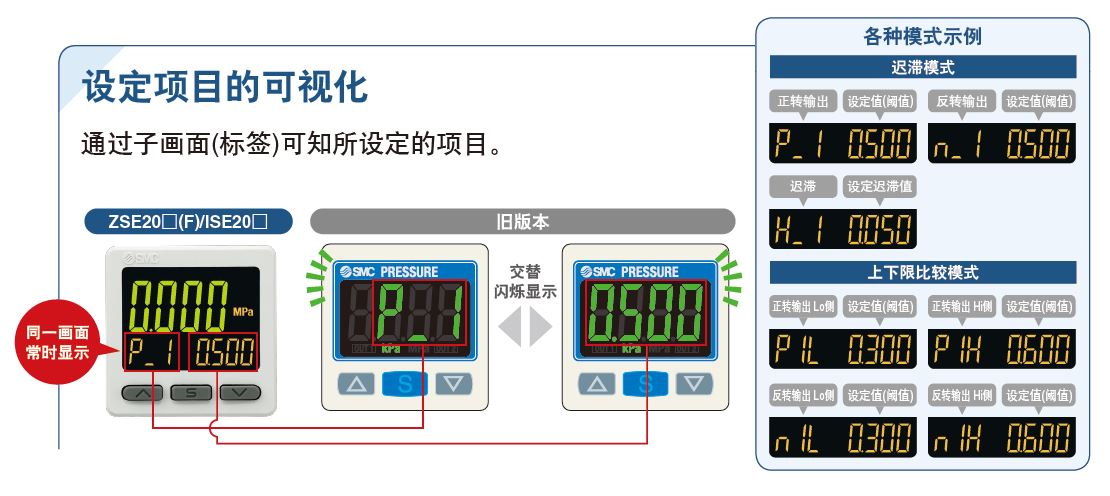

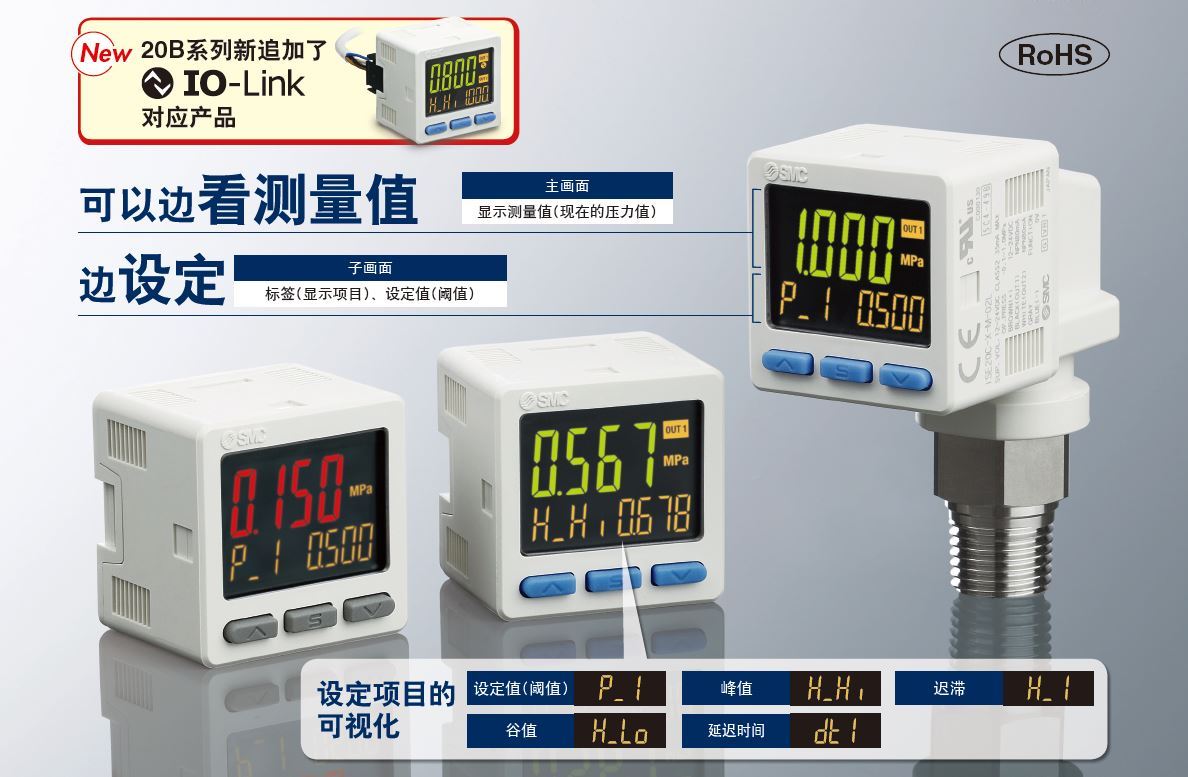

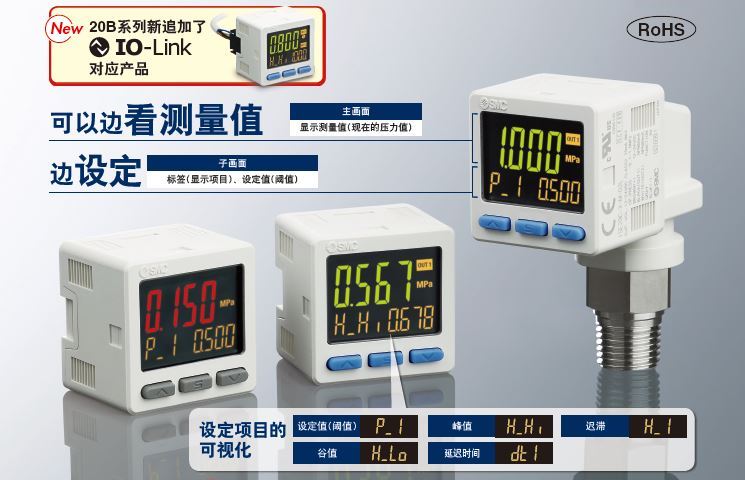

●設定項目的可視化
通過子畫面(標簽)可知所設定的項目。

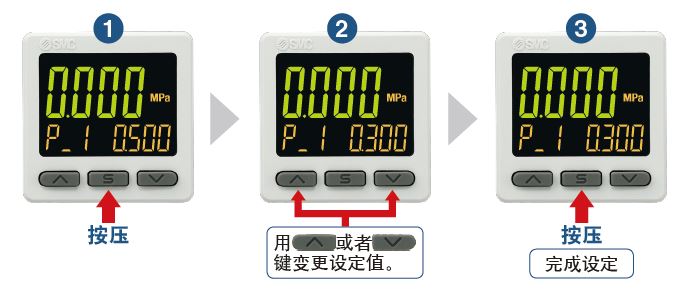

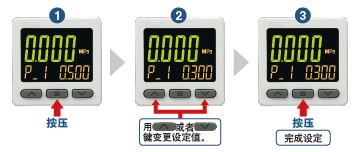

●簡單3步設定
按S鍵，設定值（P_1）顯示狀態下，可以設定“設定值（閾值）”。
按S鍵，遲滯（H_1）顯示狀態下，可以設定“遲滯值”。

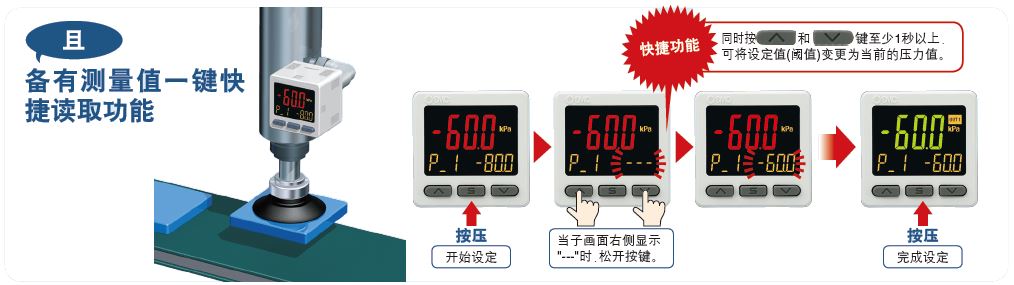

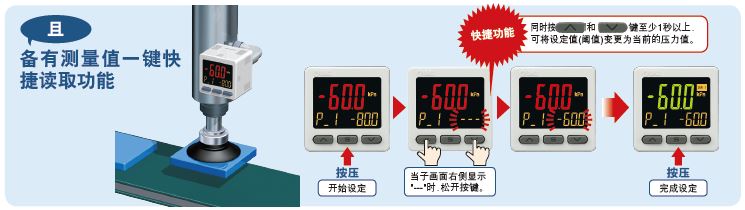

備有測量值一鍵快捷讀取功能

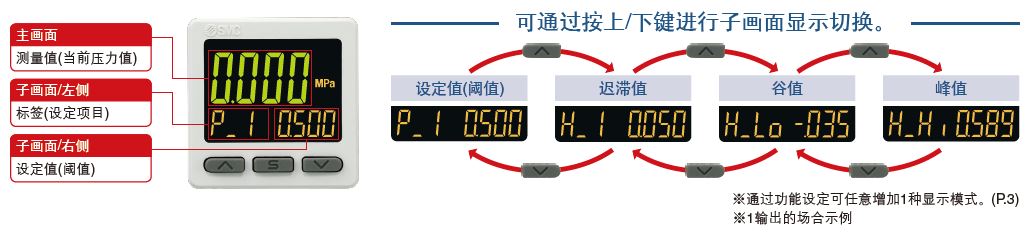

●畫面切換簡單 可邊看當前測量值邊進行設定。

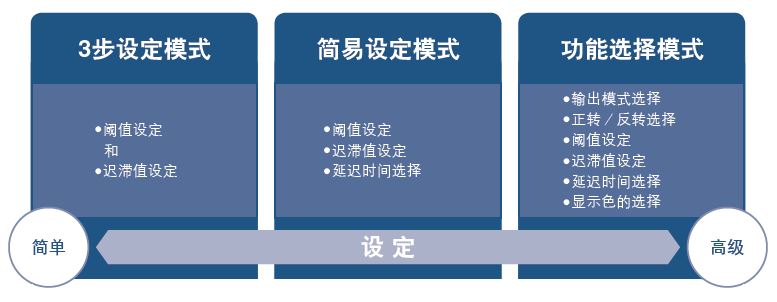

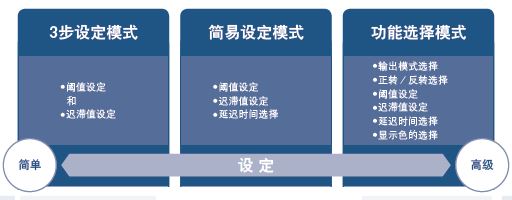

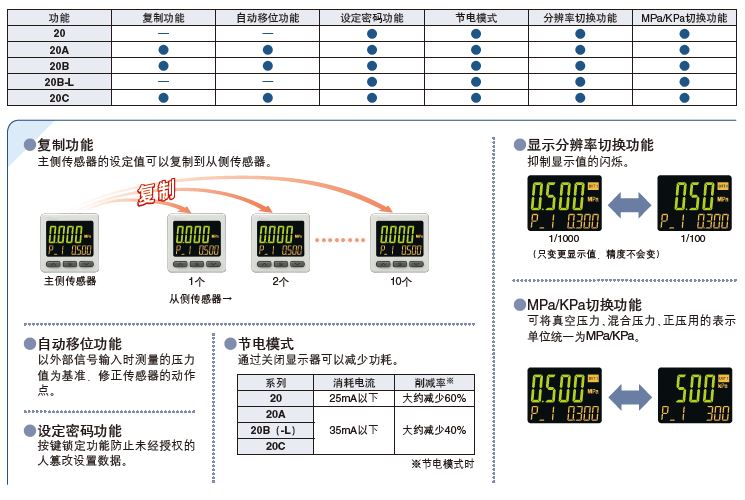

●3種設定模式 可根據使用目的從3種設定模式中選擇。

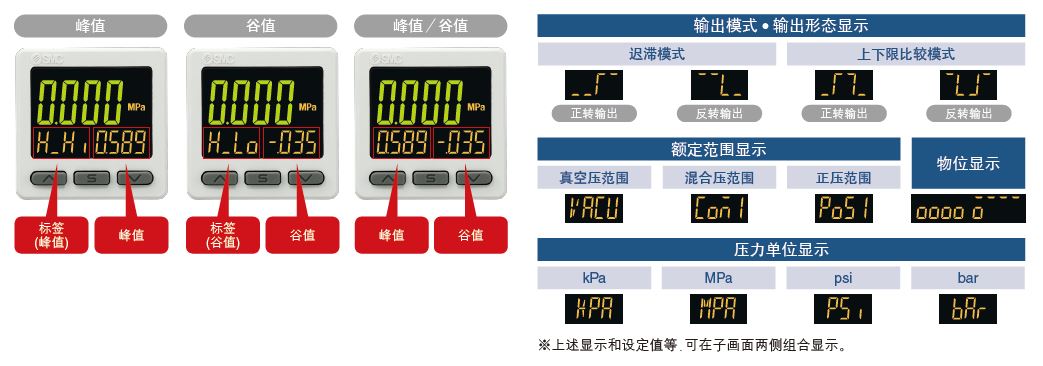

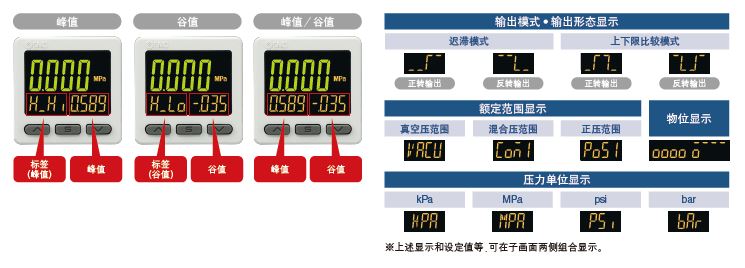

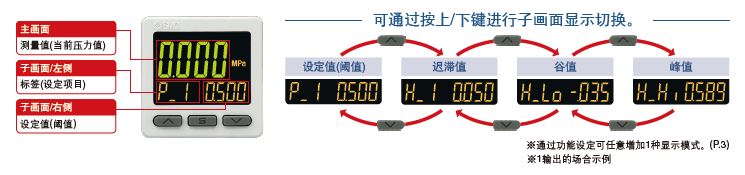

●其他子畫面的顯示
可顯示峰值、谷值，或者兩者在同一畫面內顯示!
※即使切斷電源，峰值、谷值也會被保存。
※ 從1.5ms 以下, 20ms, 100ms, 500ms, 1000ms, 2000ms, 5000ms中選擇

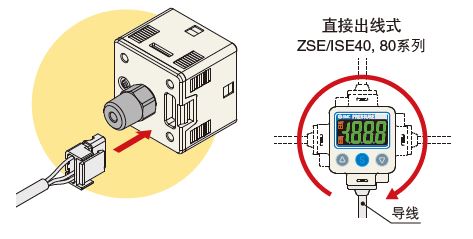

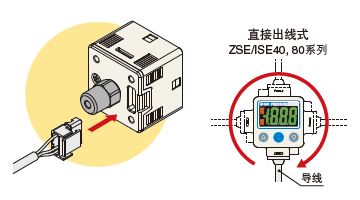

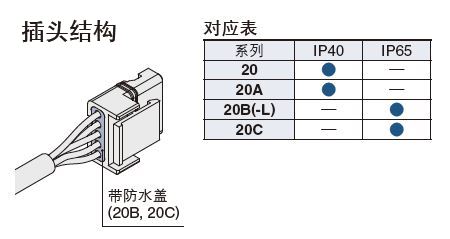

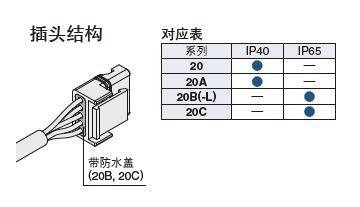

插頭連接 可在配管后配線。

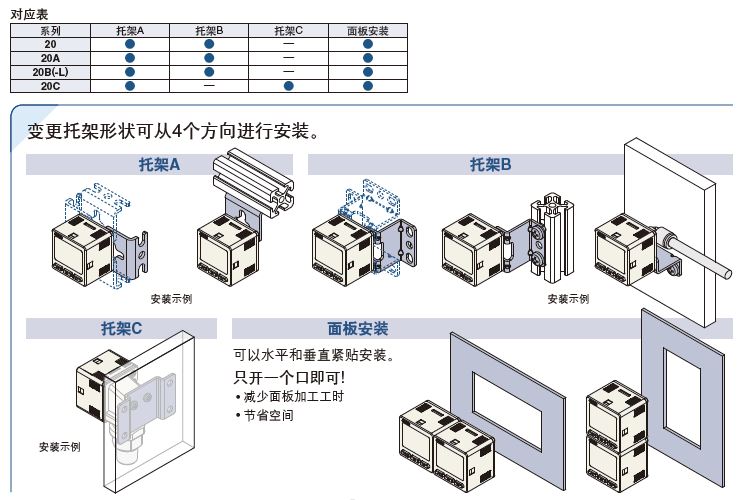

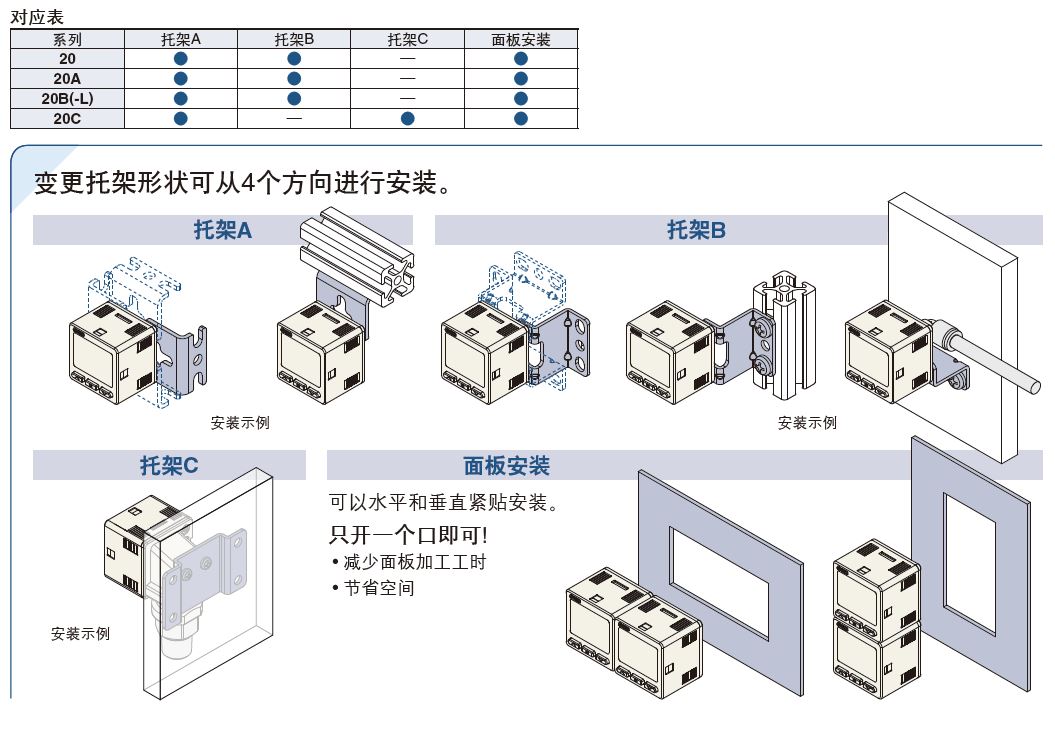

變更托架形狀可從4個方向進行安裝。

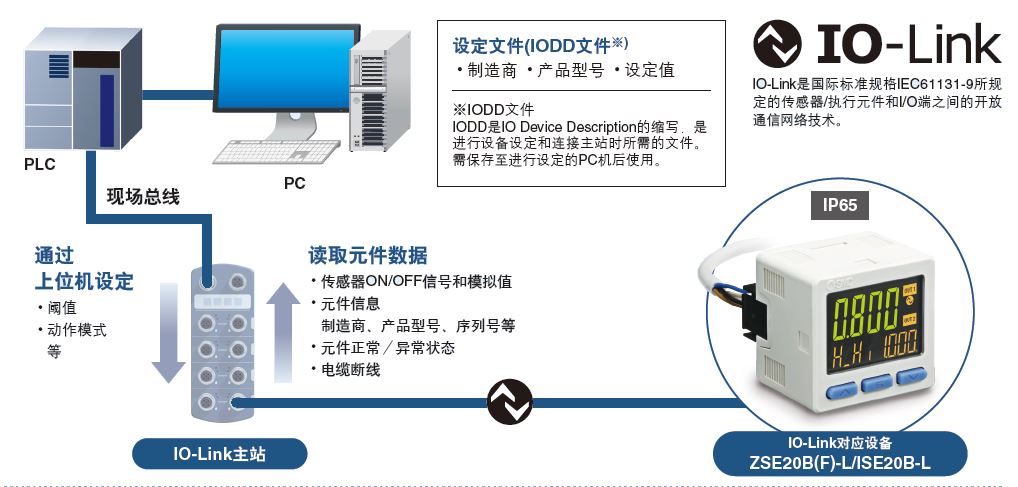

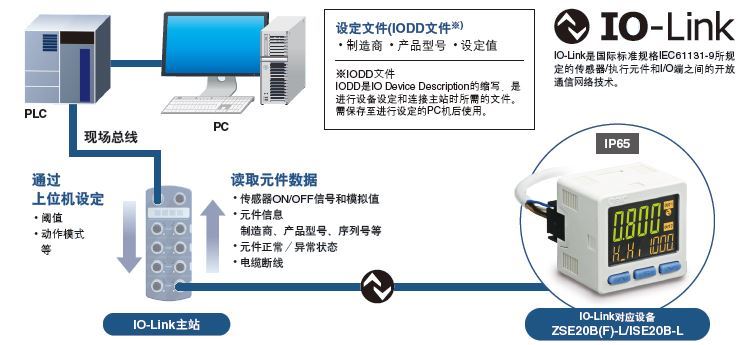

工作狀況、設備狀態可視化，可通過通信進行遠程監視和遠程控制

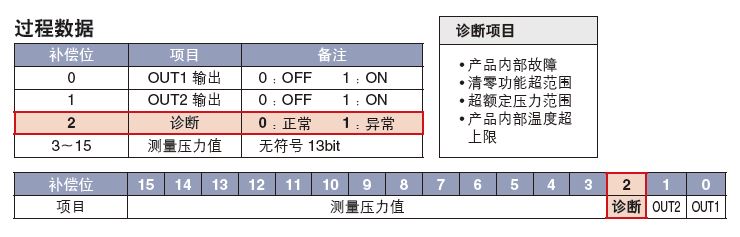

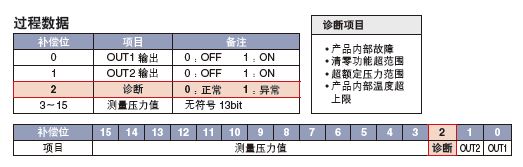

過程數據含診斷位
通過循環(周期性)數據中過程數據內的診斷位，可容易地掌握元件的異常狀態。
通過循環(周期性)數據，實時掌握元件的異常狀態，也可通過非周期數據對詳細的異常內容進行監。

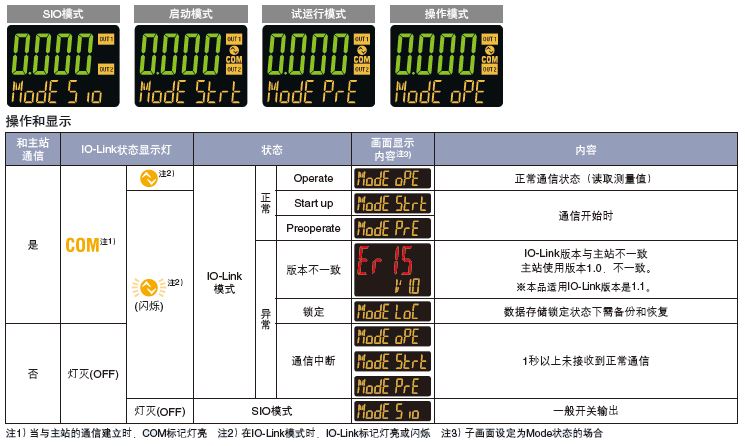

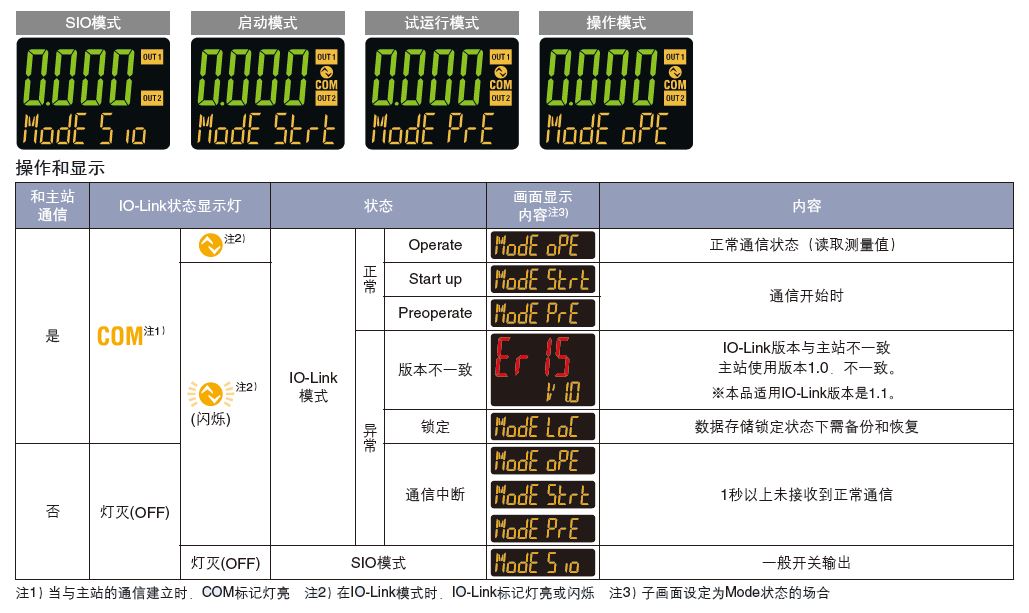

顯示功能
顯示輸出的通信狀態和通信數據的有無。
●采用不銹鋼膜片
禁油(單層膜結構)
傳感器部：SUS630, 接頭部：SUS304
傳感器部和接頭部也可對應SUS316L
●防護等級：IP65
●泄漏量
1×10-10Pa?m3/s：端面密封、卡套接頭
1×10-5Pa?m3/s：螺紋類型（R,Rc,NPT,G）

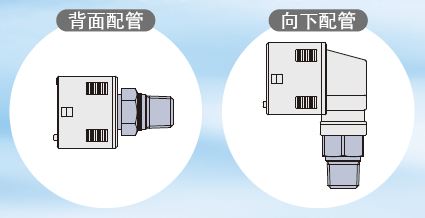

●可從2個方向配管
●フェースシール、コンプレッション継手の選択が可能。

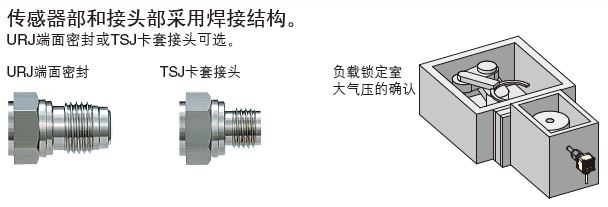

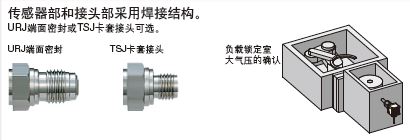

可選擇端面密封、卡套接頭。
●適用流體示例
- 水
- 液壓油（JIS-K2213）
- 硅酮油（JIS-K2213）
- 潤滑油（JIS-K6301）
- 碳氟化合物
- 氬氣
- 二氧化碳
- 含冷凝水的空氣
- 氮?dú)?/li>
●訂制規格
- 流體接觸部SUS316L規格
流體接觸部零件(壓力傳感器和接頭)使用不銹鋼材質SUS316L，耐腐蝕性能提。

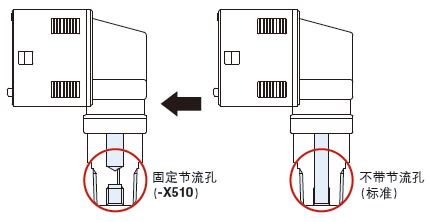

- 內置節流孔接頭（-X510）
接頭中設計有固定節流孔，可防止傳感器因水錘或流體慣性而受損。
