イオナイザ(イオナイザー)靜電気対策機器 » バータイプ/イオナイザIZS40/41/42シリーズ - 仕様?外形寸法
|仕様
| イオナイザ機種 | IZS40 | IZS41-□□(NPN) | IZS41-□□P(PNP) | IZS42-□□(NPN) | IZS42-□□P(PNP) | |
|---|---|---|---|---|---|---|
| イオン発生方式 | コロナ放電式 | |||||
| 電圧印加方式 | AC、DC | AC、センシングAC、DC | デュアルAC | |||
| 印加電圧 | ±7,000V | ±6,000V | ||||
| イオンバランス 注) | ±30V | |||||
| エアパージ | 使用流體 | 空気（清浄乾燥空気） | ||||
| 使用圧力 | 0.5MPa以下 | |||||
| 保証耐圧力 | 0.7MPa | |||||
| 接続チューブ徑 | ?6, ?8, ?10 | |||||
| 消費電流 | 330mA以下 | 440mA以下 （センシングAC、 オート運転?マニュアル運転時480mA以下） |
700mA以下 （オート運転?マニュアル運転時740mA以下） |
|||
| 電源電圧 | DC24V±10％（AC100～240V：ACアダプタオプション） | |||||
| 渡り配線時の電源電圧 | ― | DC24V～DC26.4V | ||||
| 入力信號 | 放電停止信號 | ― | GNDと接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
＋24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 |
GNDと接続 電圧範囲：DC5V以下 消費電流：5mA以下 |
＋24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 |
| 電極汚れ検出信號 | ||||||
| 出力信號 | メンテナンス信號 | ― | 最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V |
最大負荷電流：100mA 殘留電圧：1V以下 （負荷電流100mA時） |
| 異常信號 | ||||||
| 機能 | 高電圧異常放電検知 （検知時放電停止） |
センサ內蔵によるイオンバランス制御、電極汚れ検知、 高電圧異常放電検知（検知時放電停止）、 放電停止入力、渡り配線、リモコン（別売手配品）、外部センサ接続 |
||||
| 有効除電距離 | 50～2000mm | 50～2000mm （センシングACモード時：200～2000mm、 マニュアル運転?オート運転時：100～2000mm） |
50～2000mm （マニュアル運転?オート運転時：100～2000mm） |
|||
| 使用周囲溫度、使用流體溫度 | 0～40℃ | |||||
| 使用周囲濕度 | 35～80％Rh（結露なきこと） | |||||
| 材質 | イオナイザカバー：ABS、電極カートリッジ：PBT、電極針：タングステン、単結晶シリコン | |||||
| 耐衝撃 | 100m/s2 | |||||
| 適合規格／指令 | CE（EMC指令：2004/108/EC） | |||||
注）帯電物とイオナイザ間の距離300mmにおいて、エアパージ有のとき。
電極カートリッジ數、バー質量
| バー長さ記號 | 340 | 400 | 460 | 580 | 640 | 820 | 1120 | 1300 | 1600 | 1900 | 2320 | 2500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電極カートリッジ數 | 5 | 6 | 7 | 9 | 10 | 13 | 18 | 21 | 26 | 31 | 38 | 41 | |
| 質量 g | IZS40 | 590 | 640 | 690 | 790 | 830 | 980 | 1220 | 1360 | 1600 | 1840 | 2170 | 2320 |
| IZS41 | 740 | 790 | 840 | 940 | 980 | 1130 | 1370 | 1510 | 1750 | 1990 | 2320 | 2470 | |
| IZS42 | 860 | 910 | 960 | 1060 | 1100 | 1250 | 1490 | 1630 | 1870 | 2110 | 2440 | 2590 | |
外部センサ
| センサ型式 | IZS31-DF（フィードバックセンサ） | IZS31-DG（オートバランスセンサ）［高精度タイプ］ |
|---|---|---|
| 使用周囲溫度 | 0～50℃ | |
| 使用周囲濕度 | 35～80％Rh（結露なきこと） | |
| ケース材質 | ABS | ABS、ステンレス |
| 耐衝撃 | 100m/s2 | |
| 質量 | 200g（ケーブル質量も含む） | 220g（ケーブル質量も含む） |
| 設置距離 | 10～50mm（推奨） | ― |
| 適合規格／指令 | CE、UL、CSA | |
ACアダプタ（別売手配品）
| 型式 | IZF10-CG□, IZS41-CG□ |
|---|---|
| 入力電圧 | AC100V～240V, 50/60Hz |
| 出力電流 | 1A |
| 使用周囲溫度 | 0～40℃ |
| 使用周囲濕度 | 35～65％Rh（結露なきこと） |
| 質量 | 220g |
| 適合規格／指令 | CE, UL, CSA |
リモコン（別売手配品）
| 型式 | IZS41-RC |
|---|---|
| 方式 | 赤外線式 |
| 送信能力 | 5m注1） |
| 電源 | 単4乾電池2本（別売）注2） |
| 使用周囲溫度 | 0?45℃ |
| 使用周囲濕度 | 35?80％Rh（結露なきこと） |
| 質量 | 33g（乾電池含まず） |
| 適合規格／指令 | CE |
注1）使用條件や環境により異なります。
注2）乾電池はお客様でご用意ください。
注3）リモコンの取扱いにつきましては取扱説明書を參照してください。
|外形寸法図

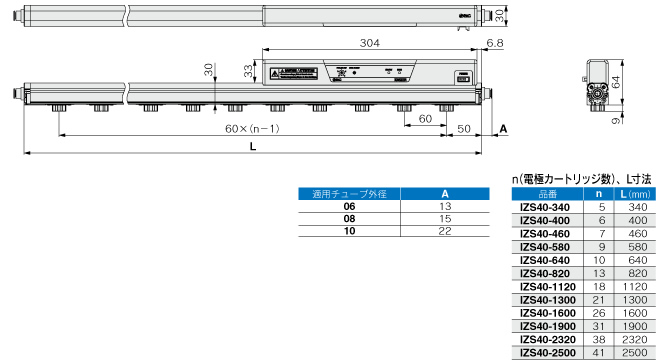

イオナイザ／IZS40

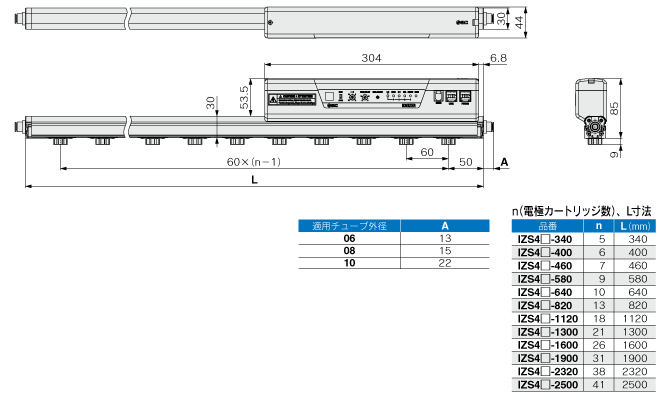

イオナイザ／IZS41,42
