マイクロクランプシリンダ CKZM16-X2800/X2900
エアシリンダ ?
クランプシリンダ

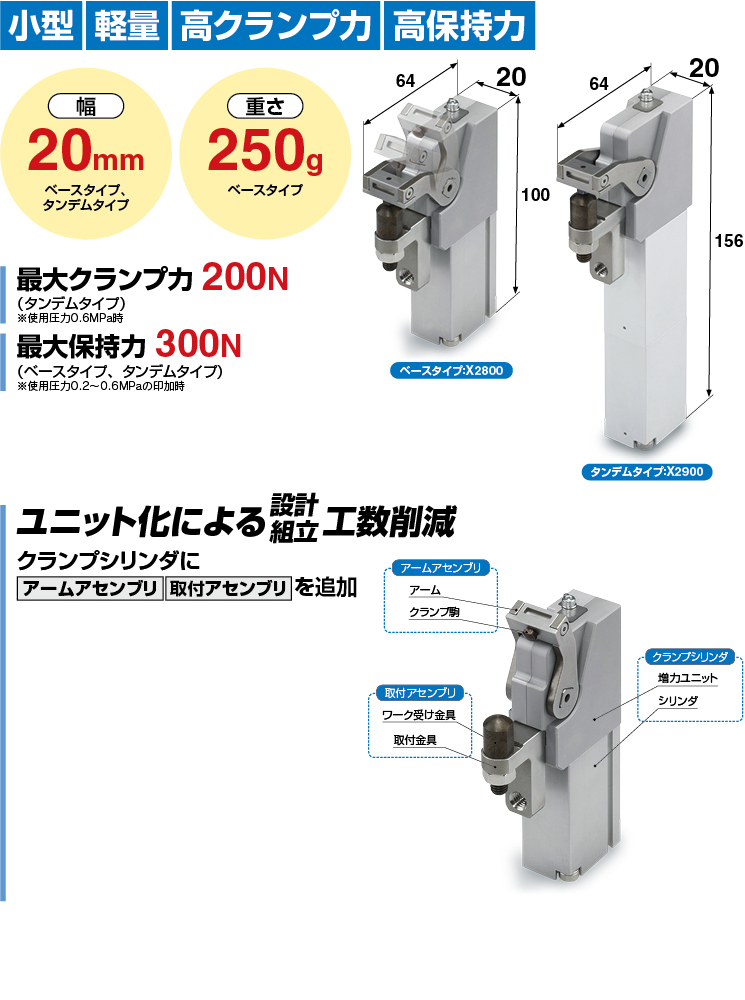

?小型 幅20mm、軽量 質(zhì)量250g
?最大クランプ力 200N、最大保持力 300N
?フラットなクランプ特性
ワーク厚さ3.5mmまでは一定のクランプ力を出力
?ユニット化による設計?組立工數(shù)削減
クランプシリンダにアームアセンブリ、取付アセンブリを追加
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態(tài)で出力できます。
2D/3D CADデータはこちら
※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| シリーズ | 作動方式 | アーム開度 | チューブ內(nèi)徑（mm） |
CKZM16-X2800
ベースタイプ | 複動 | 68o | 16 |
CKZM16-X2900
タンデムタイプ | 複動 | 68o | 16 |
