|帶導桿氣缸的基本特性

以下為具有不同種類導向機構的執行器的性能比較。

以下數值為選定時的參考，實際數值會因型號、缸筒內徑等而不同。詳情請通過各執行器的樣本確認。

1 精　度

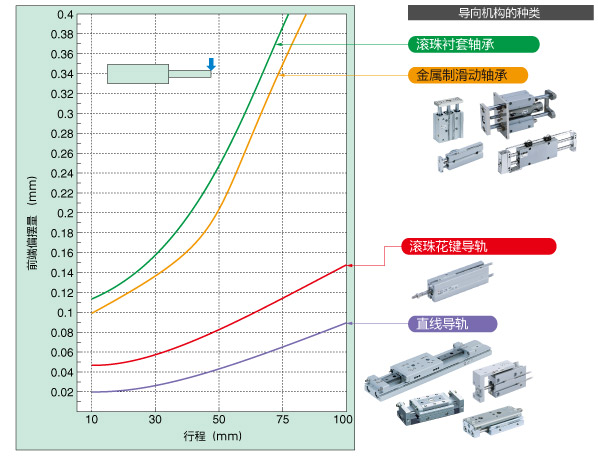

1) 滑臺與桿前端的偏擺量 （行程伸出側的前端施加最大負載時）

　 下圖為偏擺量的變化趨勢，實際值會因型號、缸筒內徑等不同，詳情請參考Best Pneumatics。

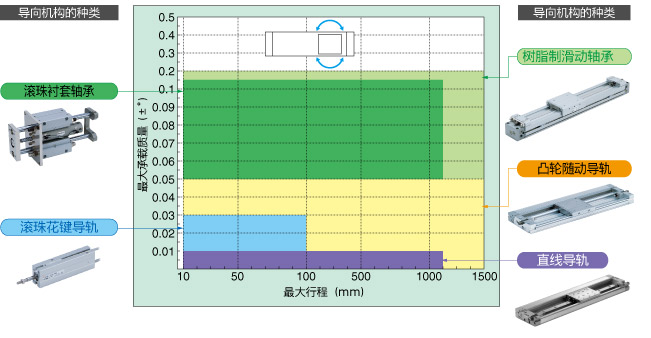

2) 滑臺與桿前端的不回轉精度（行程伸出側的前端施加最大負載時）

　 下圖為不回轉精度的示意圖，實際值會因型號、缸筒內徑等不同，詳情請參考Best Pneumatics。

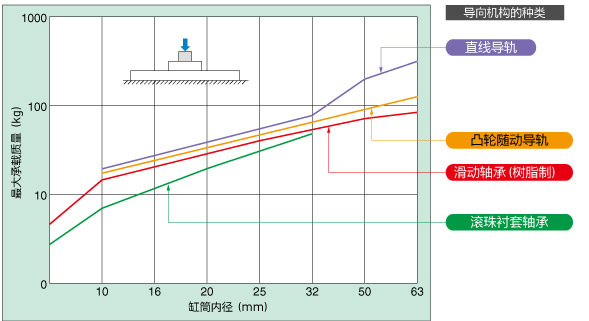

2 負載質量

下圖為示意圖，實際值會因型號、缸筒內徑等不同，詳情請參考Best Pneumatics。

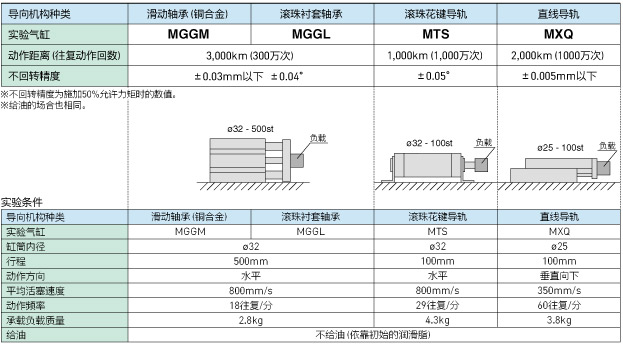

3 壽 命

本氣缸壽命數據是在下述本公司實驗條件下得到的結果，并非在您的使用條件下的保證壽命值。

其他

關于其他型號，請另行咨詢。
