靜電消除器 靜電對策元件 » 帶靜電消除器的除塵箱 - 規格?外形尺寸圖
|規格
| 組成要素 |  |
ZVB20 | ZVB40 |
|---|---|---|---|
| 靜電消除器 | 類型 | 噴嘴型 | |
| 搭載臺數 | 1 | 2 | |
| 離子產生方式 | 電暈放電式 | ||
| 電壓施加方式 | 高頻AC方式 | ||
| 衰減時間 | 0.3s（1000V→100V） | ||
| 偏置電壓 | ±10V 以內（除靜電距離：距離噴嘴100mm） | ||
| 集塵器 | 類型 | 空氣式 真空抽吸 | |
| 搭載臺數 | 1 | 2 | |
| 供給壓力范圍 | 0.1 ～ 0.7MPa | ||
| 排氣流量 | 410 ～ 1580L/min（ANR） | 820 ～ 3160L/min（ANR） | |
| 主體 | 使用流體 | 空氣（干燥空氣） | |
| 使用壓力范圍 | 0.2 ～ 0.8MPa | ||
| 電源電壓 | 85 ～ 264V AC50/60Hz（使用專用AC適配器時） | ||
| 運行時間設定 | 連續／間歇〔2/5/10s〕 | ||
| 輔助吹氣設定 | 連續吹氣／脈沖式吹氣〔50/100ms 間隔〕 | ||
| 使用溫度范圍 | 0 ～ 55℃注1） | ||
| 空氣消耗量注2） | 420L/min（ANR） | 800L/min（ANR） | |
| 重量注3） | 5.1kg | 9.9kg | |
注1）無凍結
注2）集塵器供氣壓力設為0.3MPa（ZVB20）/0.4MPa（ZVB40），輔助吹氣供氣壓力設為0.2MPa時的空氣消耗量，實驗在本公司的測量條件下進行。
注3）不包含可選項配件的整體重量。

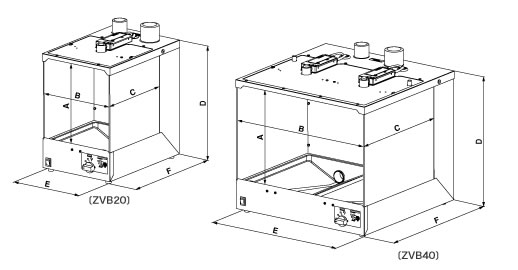

|外形尺寸圖
| 型號 | A | B | C | D | D’注1） | E | F | F’注2） |
|---|---|---|---|---|---|---|---|---|
| ZVB20 | 211 | 202 | 212 | 310 | 351 | 210 | 297 | 341 |
| ZVB40 | 248 | 392 | 298 | 349 | 390 | 400 | 384 | 428 |
注1）D’尺寸是包含減壓閥手柄在內的全高尺寸。
注2）F’尺寸是包含前面的開關和后面的排氣通口在內的全部進深尺寸。
