靜電消除器 靜電對策元件 » 表面電位傳感器IZD10/IZE11系列 - 規格?外形尺寸圖
|表面電位傳感器／IZD10 系列
規格
| 表面電位傳感器型號 | IZD10-110 | IZD10-510 |
|---|---|---|
| 測量電位 | ±0.4kV（檢測距離25mm時）注） | ±20kV（檢測距離50mm時）注） |
| 輸出電壓 | 1～5V（輸出阻抗 約100Ω） | |
| 有效檢測距離 | 10～50mm | 25～75mm |
| 線性 | ±5％F.S.（0～50℃、檢測距離25mm時） | ±5％F.S.（0～50℃、檢測距離50mm時） |
| 輸出延遲時間 | 100ms以內 | |
| 電源電壓 | DC24V±10％ | |
| 消耗電流 | 40mA以下 | |
| 使用環境溫度 | 0～50℃ | |
| 使用環境濕度 | 35～85％Rh（無結露） | |
| 材質 | 測頭外殼：ABS 放大器外殼：ABS | |
| 耐振動 | 可承受50Hz 振幅1mm X、Y、Z方向各兩小時的振動 | |
| 耐沖擊 | 100m/s2 | |
| 重量 | 185g（含電纜重量） | |
| EN規格適用條件 | 保護等級：等級Ⅲ(EN60950-1) 污染度 3 CE標識：低電壓標準令：2006/95/EC SELV-type 外部回路連接限定 |
|
| EMC指令 | 2004/108/EC | |
| UL規格 | UL508 | |
注）測量電位與輸出電壓的關系與檢測距離有關。檢測距離與測量電壓的關系請參考技術資料的“輸出信號”圖。

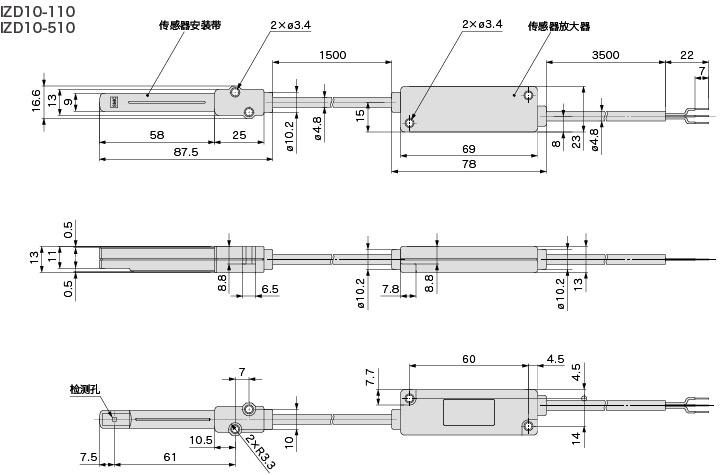

外形尺寸圖
|表面電位傳感器顯示器／IZE11 系列
| 型號 | IZE11□ | |||
|---|---|---|---|---|
| 連接傳感器 | IZD10-110 | IZD10-510 | ||
| 額定測量范圍 | -0.4kV～＋0.4kV注1） | -20kV～＋20kV注2） | ||
| 設定最小單位 | 0.001kV | 0.1kV | ||
| 設定測量距離 | 10～50mm | 25～75mm | ||
| 電源電壓 | DC24V±10％以下（帶逆接保護） | |||
| 消耗電流 | 50mA以下（不包含傳感器的消耗電流） | |||
| 傳感器輸入 | DC1～5V（輸入阻抗：1MΩ） | |||
| 輸出數 | 1個輸入 | |||
| 輸出保護 | 帶過電壓保護（但正常使用的電壓僅能到26.4V） | |||
| 遲滯 | 滯后模式：可調 窗口比較模式：可調 |
|||
| 開關輸出 | NPN或PNP集電極輸出 2個輸出 | |||
| 最大負載電流 | 80mA | |||
| 最大施加電壓 | DC30V（NPN輸出時） | |||
| 殘留電壓 | 1V以下（負載電流80mA時） | |||
| 短路保護 | 帶短路保護 | |||
| 響應時間（包含傳感器響應時間） | 100ms以下 有振蕩防止功能時，響應時間500ms、1s、2s以下 |
|||
| 模擬輸出 | 電壓輸出 | 輸出電壓：1～5V（在額定測量范圍），輸出阻抗：約1kΩ | ||
| 精度（對顯示值） （25℃） | ±1％F.S. | |||
| 電流輸出 | 輸出電流：4～20mA（在額定測量范圍） 最大負載阻抗：600Ω（DC24V時），最小負載阻抗：50Ω |
|||
| 精度（對顯示值） （25℃） | ±1％F.S. | |||
| 響應時間（包含傳感器響應時間） | 200ms（無過濾器）、1.5s（有過濾器）以下 | |||
| 顯示精度 | ±0.5％F.S.±1digit | |||
| 顯示方法 | 3+1/2位 7區域顯示器，2色顯示（紅色/綠色），取樣周期：5次/1sec | |||
| 動作顯示燈 | OUT：ON時燈亮（綠色），OUT2：ON時燈亮（紅色） | |||
| 耐環境 | 防護等級 | IP40 | ||
| 使用溫度范圍 | 動作時：0～50℃、存放時：-10～60℃（不凍結、不結露） | |||
| 使用濕度范圍 | 動作時?存放時：35～85％R.H.（不結露） | |||
| 耐電壓 | AC1000V 1分鐘 顯示器單體的充電部整體與框體間 | |||
| 絕緣阻抗 | 50MΩ以上（DC500V、兆歐表），顯示器單體的充電部整體與框體間 | |||
| 耐振動 | 10～150Hz 以總振幅1.5mm或 加速度98m/s2中較小的一個，在X、Y、Z方向上各振動兩個小時（不通電） |
|||
| 耐沖擊 | 100m/s2 X、Y、Z方向上各3次（不通電） | |||
| 溫度特性 | ±0.5％F.S.（25℃基準） | |||
| 連接方式 | 電源、輸出連接：5P接頭、傳感器連接：4P接頭 | |||
| 材質 | 前外殼：PBT，后外殼：PBT | |||
| 重量 | 包含電源和輸出連接電纜 | 30g | ||
| 規格 | 對應CE標識、UL（CSA） | |||
注1）帶電物體與傳感器的距離為25mm時的額定值
注2）帶電物體與傳感器的距離為50mm時的額定值

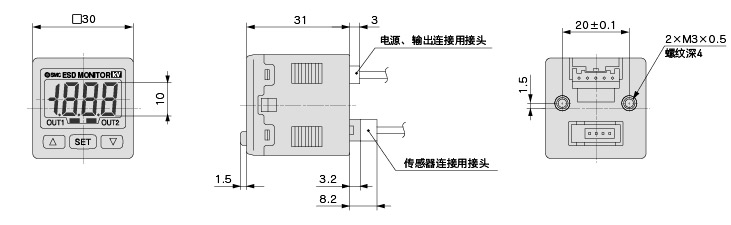

外形尺寸圖
