電動執行器
» 卡片電缸LAT系列-產品特點

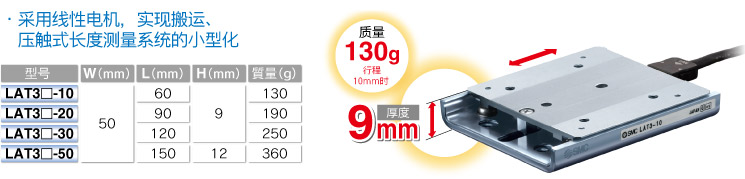

緊湊?輕量
推力?精度?使用頻率
?最大壓觸推力：6N
壓觸微小負載
?重復定位精度：±5μm
工件的定位
?壓觸式長度測量精度:±10μm
測量零部件長度
?最高使用頻率:500cpm
不合格零部件的剔除等

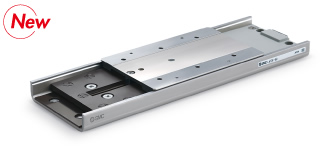

追加了最大行程為 50mm的規格 New
最大承載質量增大 2倍提高 New
?0.5kg → 1kg
支持串行通信 Modbus対応 New

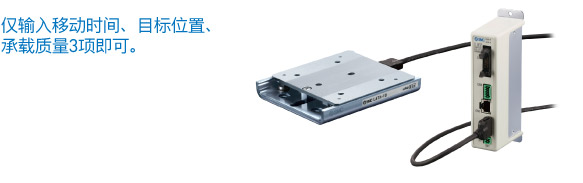

編程簡單（輸入節拍時間）
|安裝方法

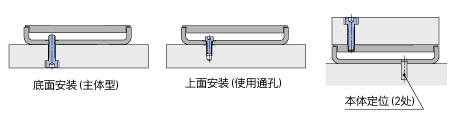

本體安裝
可選擇2種安裝方式

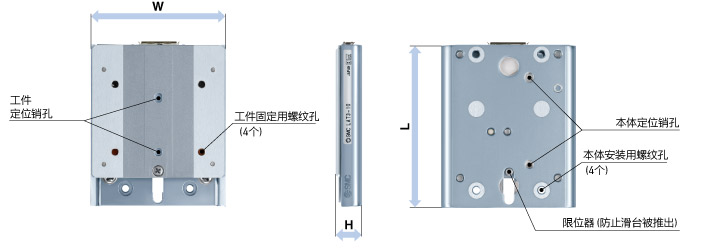

工件安裝
工件及本體的固定部標配帶有定位銷孔
電纜安裝
電纜接頭不會超出滑臺面
|構造?動作原理

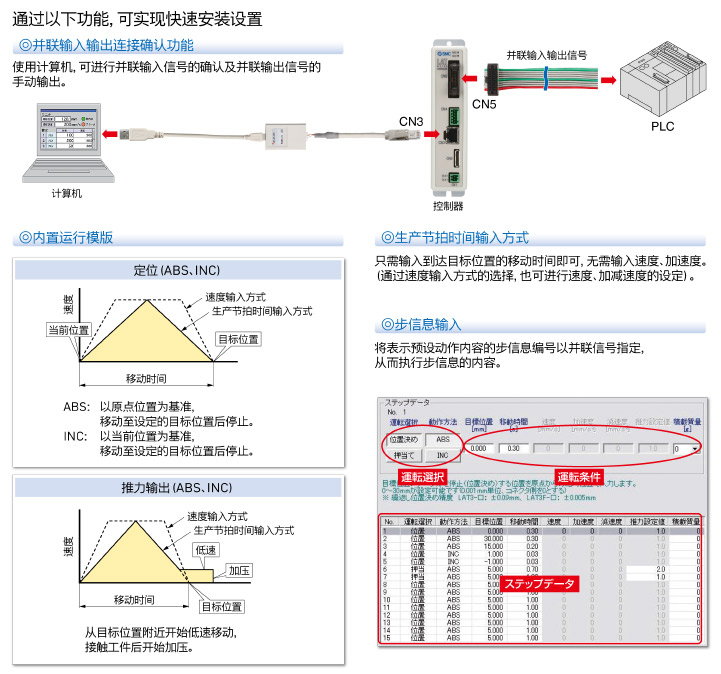

|設定簡單，很快即可使用，節省安裝時間

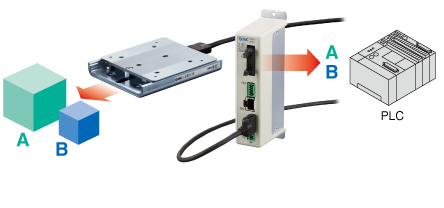

工件的長度測量?判別功能
根據觸碰工件后停止的位置，可測得工件尺寸。
根據滑臺位置的并聯輸出信號，可對工件進行判別或不合格品判定。
另外，使用多計數器（可選項），還可顯示滑臺位置或?qū)崿F(xiàn)至多31點的預設輸出。
|應用示例
用于定位的示例
傳感器的移動?定位
零部件的移動?定位
電子零部件的拾放
平臺的零部件供給
零部件的分離
工件的定心
用于長度測量的示例
測量工件的高度
測量玻璃基板的厚度（多點）
測量線纜的外徑
測量平臺的厚度
用于高頻驅動的示例
靠振動將零部件排列于托板
將工件振動分離
壓觸的使用示例
工件的推壓（輕觸）
工件定位
樹脂成型零部件的澆口切斷
平臺的對位
開關的檢查
高密度配置
