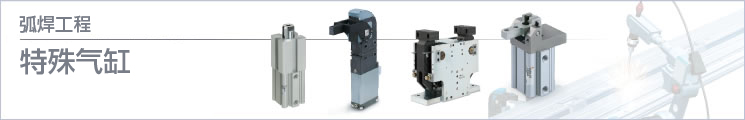

產品信息 » 按行業劃分的產品介紹 » 弧焊工程
» 特殊氣缸
高精度定位用銷釘缸 CKQG-X2370
面向弧焊工程的元件 ? 特殊氣缸
-
?高精度：桿前端振擺量±0.1mm以下。
?位置再現性。
?可直接安裝用戶自己的工件定位銷。
?內置金屬防塵圈。
?氣缸與導向部集成為一個單元，減少了設置工時。
?可安裝耐強磁磁性開關。
安全注意事項 執行器/共通注意事項 磁性開關/共通注意事項
特定開發品信息 面向弧焊工程的元件介紹 環保認證(RoHS)
特定開發品信息 面向弧焊工程的元件介紹 環保認證(RoHS)
| 種類 | 系列 | 缸筒內徑 | 行程） |
|---|---|---|---|
| 內置標準磁石 | CKQG-X2370 | 32, 40, 50 | 25, 30, 40, 50 |
偏心銷釘夾緊缸 CDQ2B-X2839
氣缸 ? 銷釘氣缸
-
?具有應對偏心負載的高剛性。
?高剛性高精度。
前端板完全伸出時振擺量在±0.1mm以下。
?通口位置有3個方向可選。
?有2個安裝方向。
?標準型號即配有金屬防塵圈。
?可安裝磁性開關。
| 形式 | 系列 | 缸筒內徑 | 行程 |
|---|---|---|---|
| 偏心銷釘夾緊缸 | CDQ2B-X2839 | 32, 40, 50 | 偏心銷釘夾緊缸 |
瞬時啟動型強力夾緊缸 CKZ2N-X2346
氣缸 ? 夾緊氣缸面向弧焊工程的元件 ? 特殊氣缸
-
?基準孔至夾緊臂下面的距離精度為±0.1mm。
?帶刻度，易于設置。
調節墊片時，可目視確認大致的合適位置。
?寬度小。
進行點焊、弧焊等工作時焊槍容易伸入。
安全注意事項 執行器/共通注意事項
磁性開關/共通注意事項 特定開發品信息 面向弧焊工程的產品介紹 環保認證(RoHS)
磁性開關/共通注意事項 特定開發品信息 面向弧焊工程的產品介紹 環保認證(RoHS)
| 系列 | 臂開度 | 缸筒內徑 |
|---|---|---|
| CKZ2N-X2346 | 30o，45o，60o，75o， 90o 105o，120o，135o | 50，63，80 |
薄型夾緊單元 CDQ2
面向弧焊工程的元件 ? 特殊氣缸
-
?省空間
用于工件的夾緊或噴濺防護罩開閉。
?削減工時
將氣缸部與夾緊結構集成為一個單元，減少了設計工時和安裝工時。
?夾緊單元通用
?20,與?32使用相同的夾緊單元，可減少備品種類。
?可執行兩個方向的夾緊動作
臂開閉角度可達90度以上，故可進行兩個方向的夾緊。
| 系列 | 缸筒內徑 | 臂開度 |
|---|---|---|
| CDQ2B20-DCQ5414Q | 20 | 96° |
| CDQ2B32-DCR0859R | 32 | 96° |
中心鎖緊單元 MA331-X441
氣缸 ? 銷釘氣缸
-
?可切換定位銷安裝部（可動部）的中心鎖緊（定位）／
自由（前端擺動）。
?將定位銷設為自由狀態后，即使焊接后工件發生形變也能從定位銷上輕松取出。
?定位銷擺動角度 3°±1°
| 系列 | 動作方式 | 操作空氣壓力 |
|---|---|---|
| MA331-X441 | 雙作用 | 0.2?0.7MPa |
磁力吸盤 MHM-X6400
真空用元件 ? 特殊吸盤擺動氣缸/氣爪 ? 磁力吸盤
-
?可不使用真空方式搬運鋼板。
用于有孔、有凸凹的無法使用吸盤的工件。
?切斷供氣時也可保持工件。
?高保持力：80N（工件板厚0.6mm時）、120N（工件板厚1.4mm時）。
?殘留保持力：0.3N以下（工件釋放時間的縮短）。
| 系列 | 保持力 （工件厚0.6mm時） |
|---|---|
| MHM-32D1-X6400 | 80N |
| MHM-32D2-X6400 | 50N |
| MHM-32D3-X6400 | 30N |
