3·4·5通電磁閥
■3·4·5通電磁閥
緊湊型5通電磁閥 插入式 JSY1000/3000/5000
方向控制元件 ? 先導式4、5通電磁閥
-
?流量提升，尺寸減小。
省空間、輕量化、流量大。

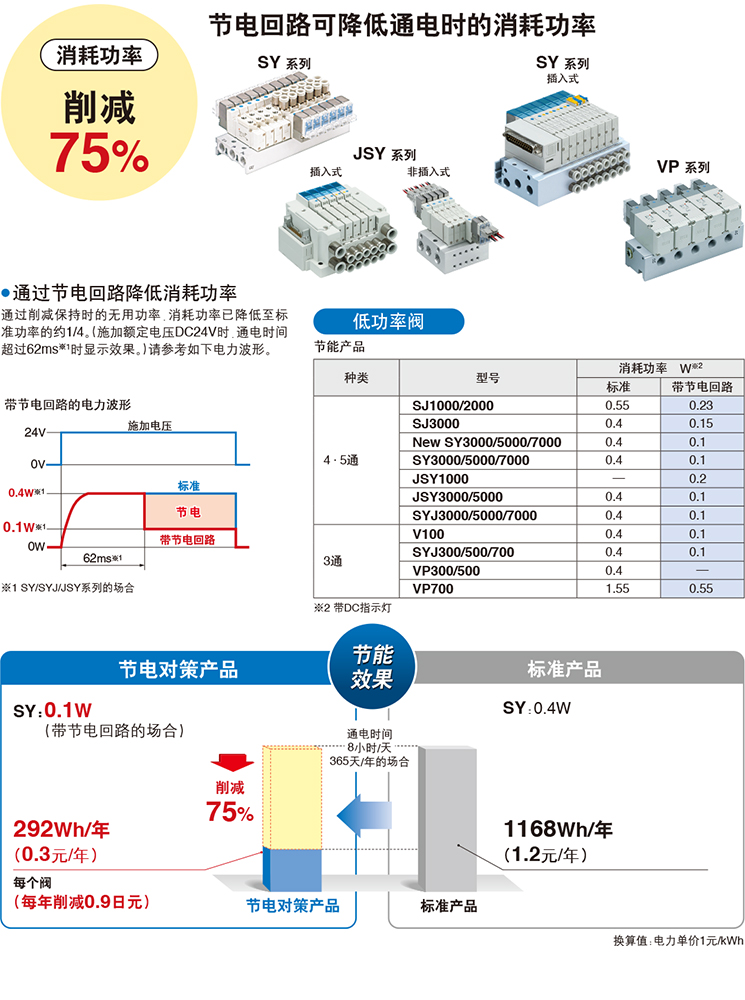

?消耗功率：0.1W(帶節電回路的型號※)、0.4W(標準品)
※訂制規格
?插件連接集裝式
?可用4位雙3通閥
?集裝底座型號：JJ5SY1，JJ5SY3，JJ5SY5
?可連接真空單元ZK2系列
| 系列 | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | 氣缸驅動尺寸 | 消耗功率（W） |
|---|---|---|---|---|
| JSY1000 | 0.91 | 0.48 | φ40 | 0.2（帶節電回路） |
| JSY3000 | 2.77 | 0.27 | φ50 | 0.4（標準） 0.1（帶節電回路※） ※訂制規格 |
| JSY5000 | 6.59 | 0.22 | φ80 | 0.4（標準） 0.1（帶節電回路※） ※訂制規格 |
緊湊型5通電磁閥 非插入式 JSY1000/3000/5000
方向控制元件 ? 先導式4、5通電磁閥
-
?流量提升，尺寸減小。
省空間、輕量化、流量大。
?消耗功率：0.1W(帶節電回路的型號※)、0.4W(標準品)
※訂制規格
?插頭連接的基裝底座
?可用4位雙3通閥
?集裝底座型號：JJ5SY1，JJ5SY3，JJ5SY5
?直接配管型 單體型（搭載P.E隔板）
| 系列 | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | 氣缸驅動尺寸 | 消耗功率（W） |
|---|---|---|---|---|
| JSY1000 | 0.63 | 0.28 | φ32 | 0.2（帶節電回路） |
| JSY3000 | 1.81 | 0.27 | φ50 | 0.4（標準） 0.1（帶節電回路※） ※訂制規格 |
| JSY5000 | 3.72 | 0.18 | φ80 | 0.4（標準） 0.1（帶節電回路※） ※訂制規格 |
4通電磁閥／盒型集裝式 SJ1000/2000/3000/4000
方向控制元件 ? 先導式4、5通電磁閥
-
?無底板結構的扁平盒型
?節省空間型的主體寬度：6.5mm（SJ1000）、7.5mm（SJ2000）、
10mm（SJ3000A）、15mm（SJ4000）
?SJ系列5種尺寸的電磁閥可混裝
?采用插頭連接式，位數的增減、閥的更換更容易。
?單側電磁閥
?提供4位雙3通閥。
?集裝式型號：SS5J1, SS5J2, SS5J3, SS5J4
| 系列 | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | 流量特性 4/2→3/5（A/B→E） Cv | 氣缸驅動 尺寸 速度： 100 mm/s時 | 消耗功率（W） |
|---|---|---|---|---|---|
| SJ1000 | 0.32 | 0.33 | 0.08 | ?32 | 0.55（標準） 0.23（帶節電回路） |
| SJ2000 | 0.36 | 0.13 | 0.08 | ?40 | 0.55（標準） 0.23（帶節電回路） |
| SJ3000 | 0.56 | 0.11 | 0.12 | ?50 | 0.4（標準） 0.15（帶節電回路） |
| SJ3000A 大流量型 | 0.76 | 0.19 | 0.21 | ?63 | 0.4（標準） 0.15（帶節電回路） |
| SJ4000 | 2.61 | 0.2 | 0.68 | ?80 | 0.4（標準） 0.15（帶節電回路） |
5通電磁閥 插入式 SY3000/5000/7000
方向控制元件 ? 先導式4、5通電磁閥
-
?由于流量增加，閥尺寸可減小，為節能、省空間做出貢獻。
?消耗功率：0.1W（帶節電回路）、0.35W（標準）
?壽命 2億次（間隙密封）、7000萬次（彈性密封）
?可連接插入式底板 。
?插入式金屬底板（IP40）/插入式插頭連接底板（IP67）
?集裝式型號：SS5Y3, SS5Y5, SS5Y7
?F.R.L.組合元件（AC-D 系列）連接（-X990）
?對應隔板型減壓閥
※EX250/500系列即將停產。
在設計新設備及設施時，請考慮采用其他系列（EX260/EX600）予以替代。
| 系列 | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | 氣缸 驅動 尺寸 | 消耗功率（W） |
|---|---|---|---|---|
| SY3000 | 1.6 | 0.19 | φ50 | 0.35（標準） 0.1（帶節電回路） |
| SY5000 | 3.6 | 0.17 | φ63 | 0.35（標準） 0.1（帶節電回路） |
| SY7000 | 5.9 | 0.20 | φ80 | 0.35（標準） 0.1（帶節電回路） |
5通電磁閥 SY3000/5000/7000/9000
方向控制元件 ? 先導式4、5通電磁閥
45G型集裝閥
（對應扁平電纜配線 PC接線）
產品目錄點擊查看
-
?3通閥和5通閥可混合安裝 。
?消耗功率：0.1W（帶節電回路）
?鋁制一體型集裝板、DIN導軌、組合型集裝板等豐富的集裝板可選項 。
?集裝式型號：SS5Y3，SS5Y5，SS5Y7，SS5Y9
?對應隔板型減壓閥
| 系列 | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | 流量特性 4/2→5/3（A/B→EA/EB） Cv | 氣缸驅動 尺寸 | 消耗功率（W） |
|---|---|---|---|---|---|
| SY3000 | 1.1 | 0.30 | 0.26 | φ40 | 0.35（標準） 0.1（帶節電回路） |
| SY5000 | 2.8 | 0.29 | 0.66 | φ63 | 0.35（標準） 0.1（帶節電回路） |
| SY7000 | 4.5 | 0.27 | 1.1 | φ80 | 0.35（標準） 0.1（帶節電回路） |
| SY9000 | 10 | 0.29 | 2.5 | φ100 | 0.35（標準） 0.1（帶節電回路） |
| SY300 | 1.1 | 0.30 | 0.26 | φ40 | 0.35（標準） 0.1（帶節電回路） |
| SY500 | 2.8 | 0.29 | 0.66 | φ63 | 0.35（標準） 0.1（帶節電回路） |
4·5通電磁閥 SYJ3000/5000/7000
方向控制元件 ? 先導式4、5通電磁閥
| 系列 | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | 流量特性 4/2→5/3（A/B→EA/EB） Cv | 氣缸驅動 尺寸 | 消耗功率（W） |
|---|---|---|---|---|---|
| SYJ3000 | 0.46 | 0.35 | 0.12 | φ25 | 0.35（標準） 0.1（帶節電回路） |
| SYJ5000 | 0.83 | 0.32 | 0.21 | φ40 | 0.35（標準） 0.1（帶節電回路） |
| SYJ7000 | 2.9 | 0.35 | 0.74 | φ50 | 0.35（標準） 0.1（帶節電回路） |
5通電磁閥 VF1000/3000/5000
方向控制元件 ? 先導式4、5通電磁閥
| 系列 | 流量特性 4/2→5/3 (A/B→EA/EB) C［dm3/（s?bar）］ | 流量特性 4/2→5/3 (A/B→EA/EB) b | 流量特性 4/2→5/3 (A/B→EA/EB) Cv | 氣缸驅動 尺寸 | 消耗功率（W） |
|---|---|---|---|---|---|
| VF1000 | 0.53 | 0.28 | 0.13 | φ40 | 1.55(標準) 0.55(帶節電回路) 0.4(低功率規格) |
| VF3000 | 3.1 | 0.32 | 0.75 | φ80 | 1.55(標準) 0.55(帶節電回路) 0.4(低功率規格) |
| VF5000 | 10.0 | 0.49 | 2.9 | φ125 | 1.55(標準) 0.55(帶節電回路) |
3通電磁閥 SYJ300/500/700
方向控制元件 ? 先導式3通電磁閥
| 系列 | 流量特性 2→3（A→R） C［dm3/（ s?bar）］ | 流量特性 2→3（A→R） b | 流量特性 2→3（A→R） Cv | 消耗功率（W） | 可真空使用 |
|---|---|---|---|---|---|
| SYJ300 | 0.36 | 0.31 | 0.089 | 0.35（標準） 0.1（帶節電回路） | －100kPa |
| SYJ500 | 1.2 | 0.48 | 0.34 | 0.35（標準） 0.1（帶節電回路） | －100kPa |
| SYJ700 | 2.7 | 0.34 | 0.69 | 0.35（標準） 0.1（帶節電回路） | －100kPa |
3通電磁閥／先導式?座閥型 VP300/500/700
方向控制元件 ? 先導式3通電磁閥
-
?內置全波整流器（AC）
?壽命長：5000萬次以上。
?先導閥內置濾網。
?外部先導型可真空使用。
?集裝型號：VV3P3，VV3P5，VV3P7
| 系列 | 流量特性 2→3(A→P) C［dm3/（ s?bar）］ | 流量特性 2→3(A→P) b | 流量特性 2→3(A→P) Cv | 消耗功率（W） | 可真空使用 |
|---|---|---|---|---|---|
| VP300 | 4.2 | 0.23 | 1.0 | 1.55（標準） 0.55（帶節電回路） 0.4（低功率規格） | －100kPa |
| VP500 | 8.9 | 0.20 | 2.1 | 1.55（標準） 0.55（帶節電回路） 0.4（低功率規格） | －100kPa |
| VP700 | 15.3 | 0.22 | 3.7 | 1.55（標準） 0.55（帶節電回路） | －100kPa |
3通電磁閥 V100
方向控制元件 ? 直動式3、4、5通電磁閥
| 系列 | 形式 | 流量特性 2→3 C［dm3/（ s?bar）］ | 流量特性 2→3 b | 流量特性 2→3 Cv | 消耗功率（W） | 可真空使用 |
|---|---|---|---|---|---|---|
| V100 | 標準 | 0.037 | 0.11 | 0.008 | 0.35（標準） 0.1（帶節電回路） | －100kPa |
| V100 | 大流量 | 0.076 | 0.07 | 0.016 | 1 | －100kPa |
| V100 | 大流量：U型 | 0.16 | 0.18 | 0.038 | 0.35（帶節電回路） | －100kPa |
